強力マグネティックローラーコンベヤ RCC
マグネティックローラーコンベヤ RC
マグネティックドラムで濾過と切粉の搬送を行うローラーコンベヤ
100mm程度の長い切粉から微細な切粉まで幅広く処理が可能です
特長
- ワーク材・硬い切粉にも対応。かみ込みによるトラブルが起こりにくい構造です。
- カートリッジやペーパーフィルター等の消耗品がないため、産業廃棄物が出ません。
| クーラント | 水溶性 油性 |
|---|---|
| 分類 | 磁性体 |
| 加工内容 | 切削 |
| ワーク材質 | FC・FCD スチール |
| 切粉の形状 | 砂状 綿状 粒状 針状 小カール状 (50mm以下) 小カール状 (51mm～100mm) |
| 研削切粉サイズ | |
| 工作機械 | マシニングセンタ ブローチ盤 自動盤 歯切り盤 ガンドリル 切削専用機 |
製品紹介動画 RCC
機種別の特長
RCC
- 絡み合う小カール状（最大100mm）、針状、砂状、綿状等の様々な切粉の処理が1台で可能です。
RC
- ワークやスクラップの搬送装置として使用可能です。
機構
- ダーティ液がコンベヤに流入します。
- ダーティ液はマグネティックドラムの隙間を通過することで濾過され、底板のスリットからクリーン槽へ流れます。
- 捕捉された切粉は、マグネティックドラムの回転により次のマグネティックドラムに飛び移り、その繰り返しによりコンベヤ上部まで移動して排出されます。
仕様
寸法図
寸法表
濾過精度
- RCC 50μm 90％以上
- RC 80μm 90％以上
※濾過精度は当社実験に基づくものであり、効果を保証するものではありません
粒度分布
RCC
工作機械：ガンドリル
クーラント：水溶性
処理流量：250L/min
切粉材質：FCD
処理流量
水溶性
（標準モデル）
- RCC205（RCC20FHMA-0.72） 150L/min
- RCC305（RCC30FHMA-0.72） 250L/min
- RCC405（RCC40FHMA-0.72） 350L/min
重量
（標準モデル）
- RCC205（RCC20FHMA-0.72） 40㎏
- RCC305（RCC30FHMA-0.72） 60㎏
- RCC405（RCC40FHMA-0.72） 80㎏
※仕様・オプション等により製品重量は異なります
塗装色
メジアムメタリック（近似色：マンセルNo.N-6.7）
※指定色に関しましてはご相談ください
駆動モーター
60W（標準モデル）
型式記号説明
製品写真

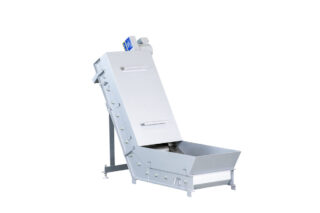

RCC（L型）

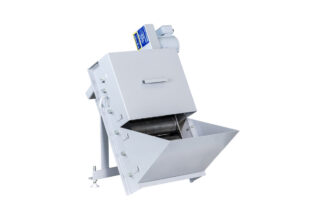

RCC（M型）

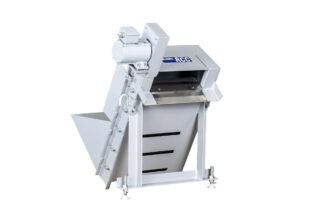

切粉台車付
切粉排出イメージ
RCC（L型）
RCC（M型）
※画像はイメージです。実際の製品とは仕様が異なります。
※濾過精度は当社実験に基づくものであり、効果を保証するものではありません
※仕様と寸法は予告なく変更することがあります
※油性の場合はご相談ください
※標準製品以外のオーダー製品に関しましてはご相談ください

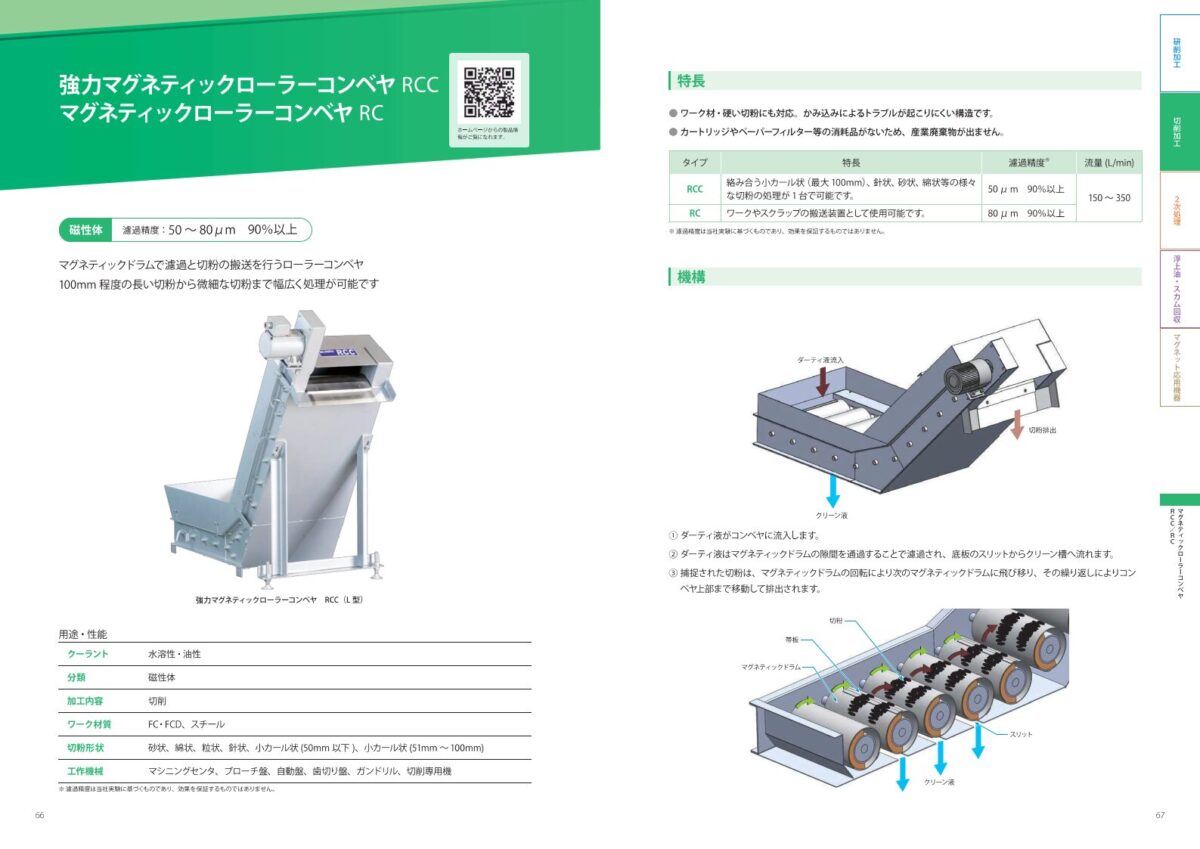

個別資料
