チェーンバケットスキマー

チェーンバケットスキマー|研削・切削液(クーラント)のスラッジ・切粉濾過装置の専門メーカー|ブンリ

新製品 チェーンバケットスキマーCBP

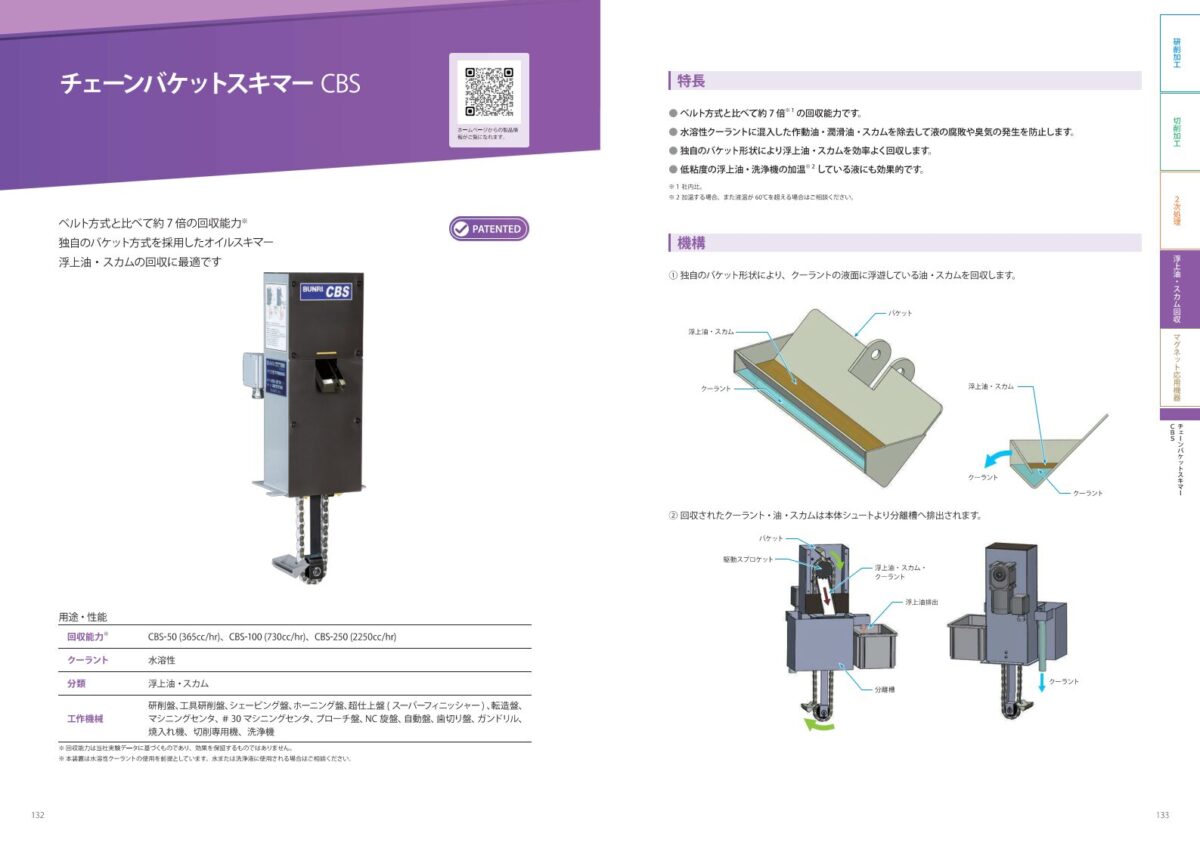

チェーンバケットスキマー CBS

CBP
CBSと比べて約1.6倍の回収量
独自のプロペラ方式を採用したオイルスキマー
液表面に流れを発生させて
浮上油・スカムを効率的に引き寄せて回収します

CBS
ベルト方式と比べて約7倍の回収能力
独自のバケット方式を採用したオイルスキマー
浮上油・スカムの回収に最適です

特長

  • 独自のバケット形状で効率よく回収します。
  • クーラント液の腐敗や臭気の発生を防止します。
  • ベルト方式と比べて消耗品が少なく、耐久性に優れています。
クーラント 水溶性
分類 浮上油・スカム
加工内容
ワーク材質
切粉の形状
研削切粉サイズ
工作機械 研削盤 工具研削盤 シェービング盤 ホーニング盤 超仕上盤 (スーパーフィニッシャー) 転造盤 マシニングセンタ #30マシニングセンタ ブローチ盤 NC旋盤 自動盤 歯切り盤 ガンドリル 焼入れ機 切削専用機 洗浄機

製品紹介動画

機種別特長

CBP

  • CBSと比べて約1.6倍※の回収能力です。独自のプロペラとバケット形状で効率よく回収します。
  • クーラント液の腐敗や臭気の発生を防止します。
  • 低粘度の浮上油や洗浄機の加温している液にも効果的です。
  • ベルト方式と比べて消耗品が少なく、耐久性に優れています。

CBS

  • ベルト方式と比べて約7倍※の回収能力です。
  • 水溶性クーラントに混入した作動油・潤滑油・スカムを除去して液の腐敗や臭気の発生を防止します。
  • 独自のバケット形状により浮上油・スカムを効率よく回収します。
  • 低粘度の浮上油・洗浄機の加温している液にも効果的です。

※回収能力は当社実験データに基づくものであり、効果を保証するものではありません。

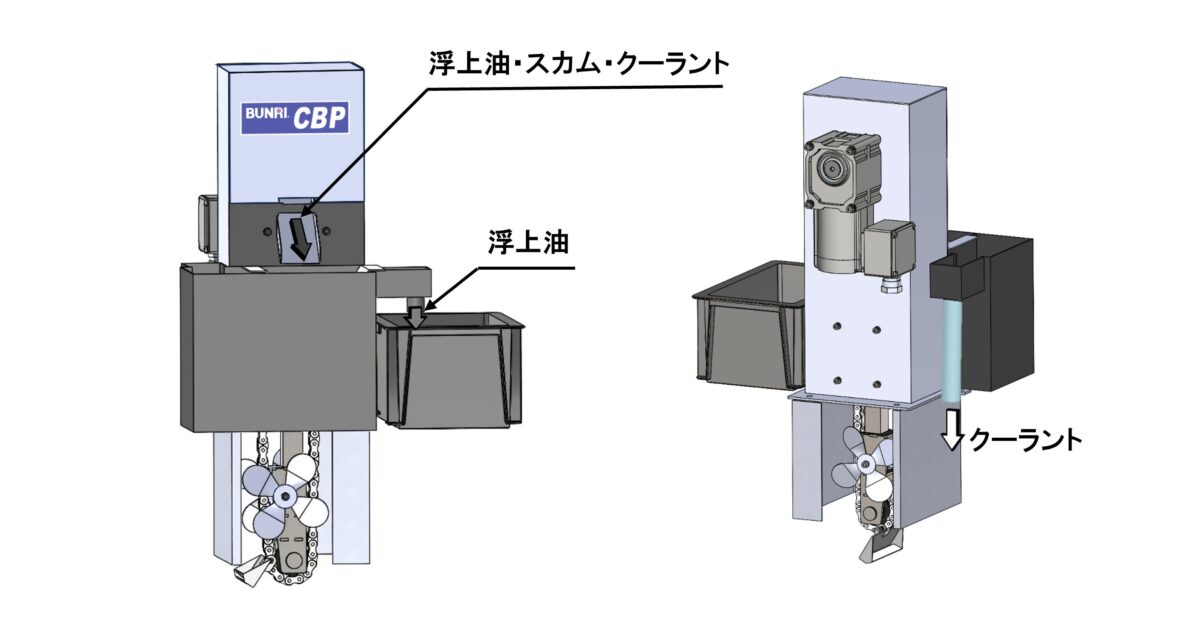

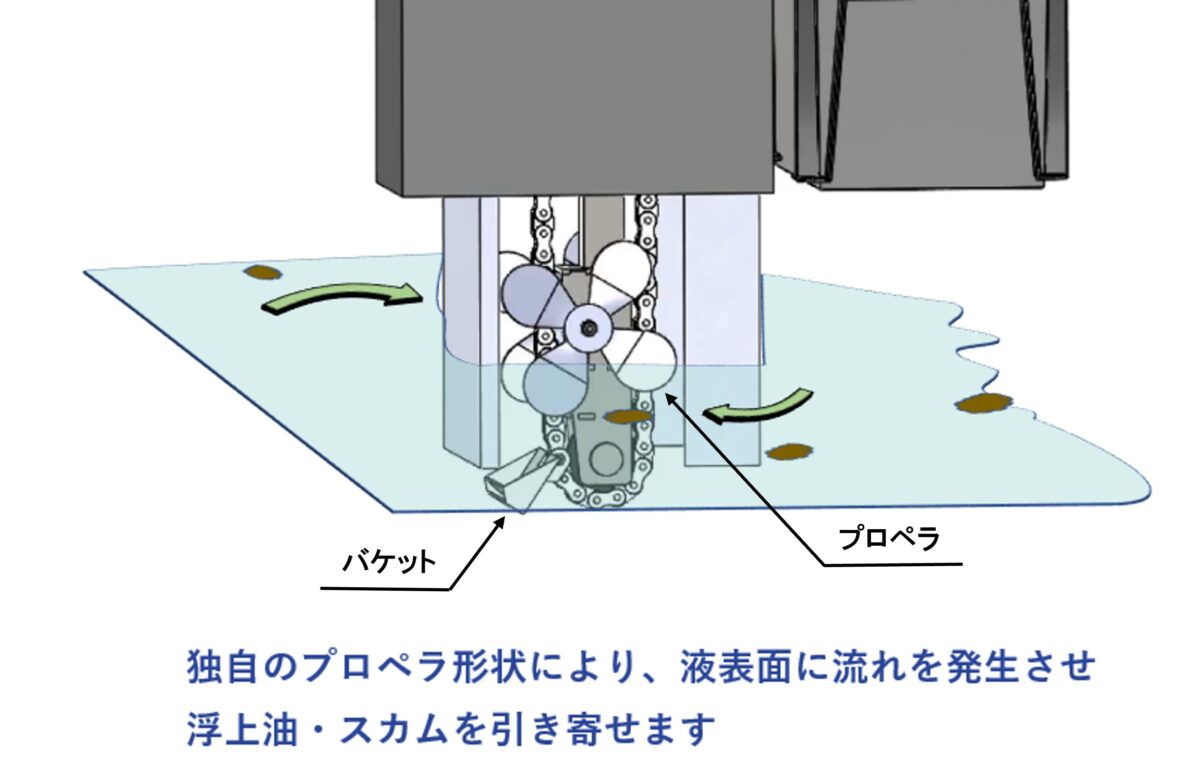

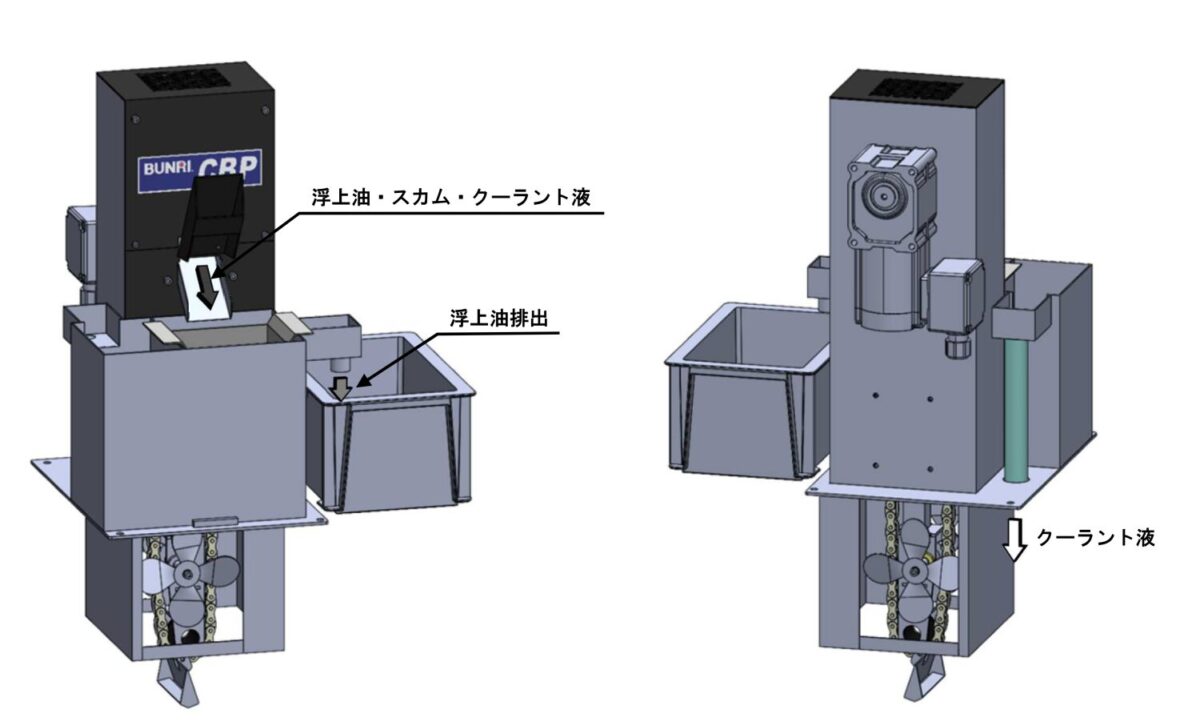

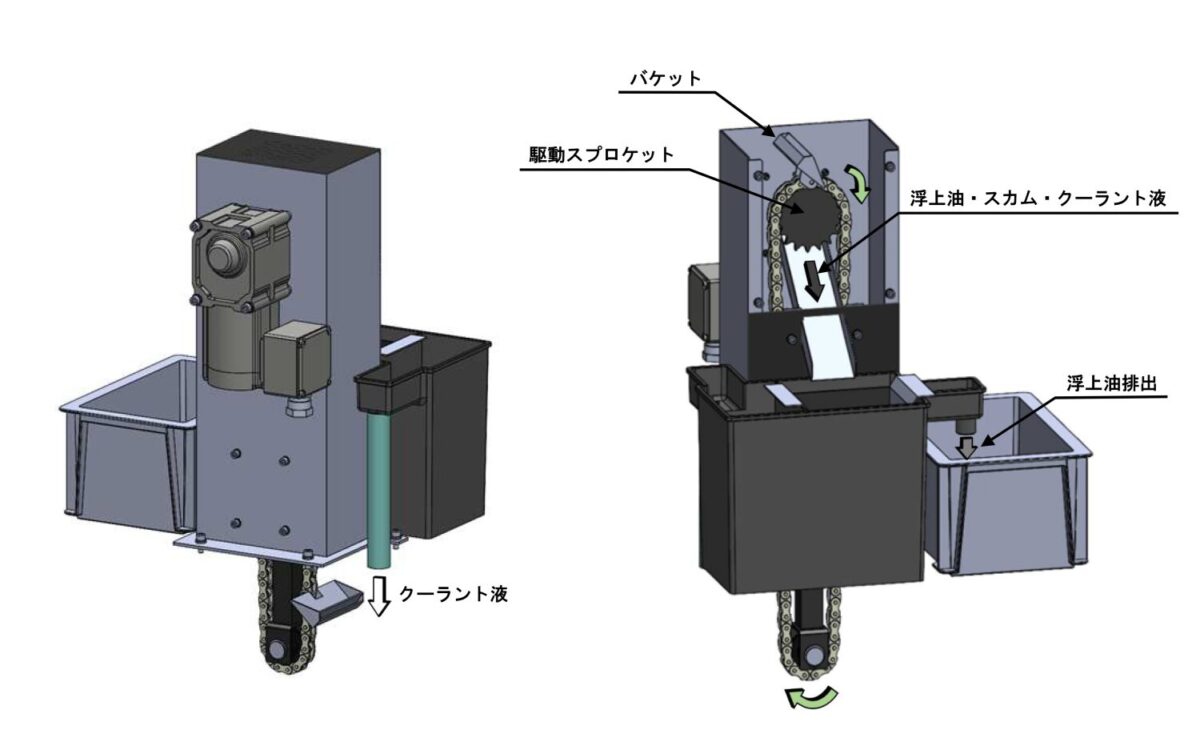

機構 CBP

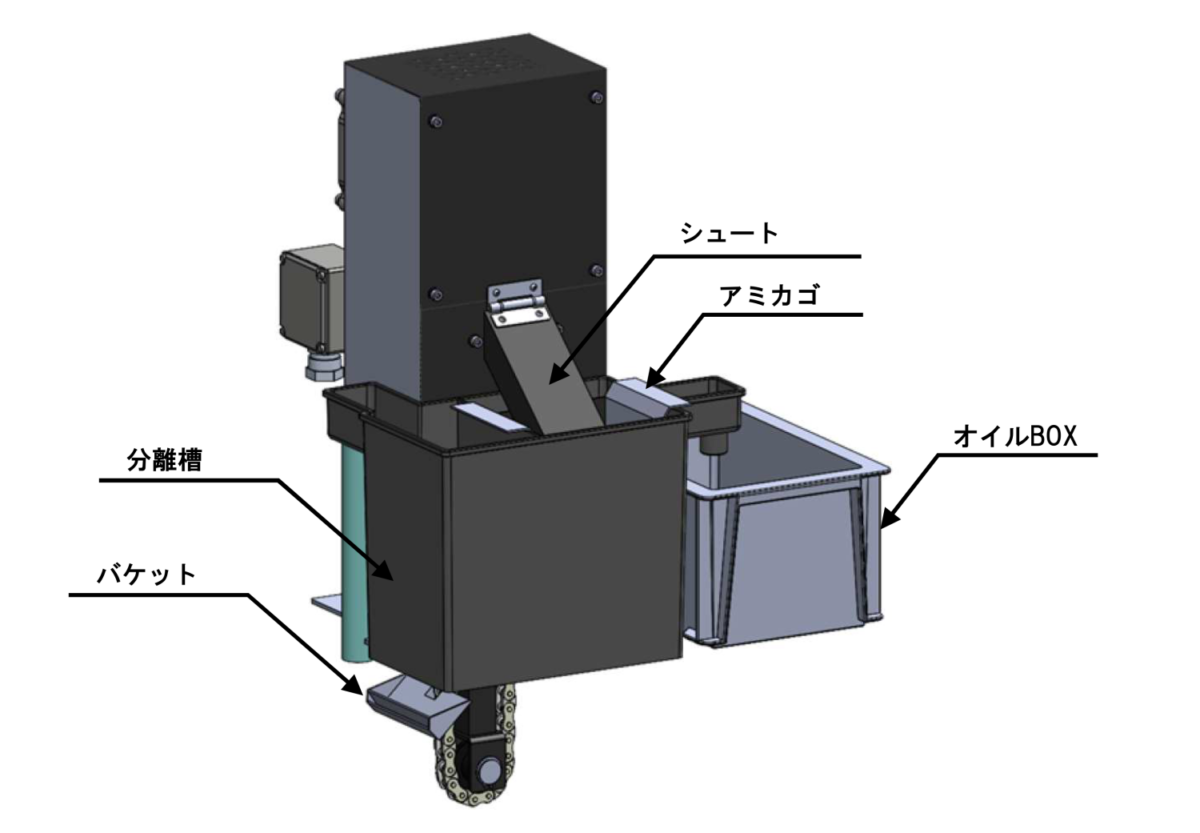

機構 CBS

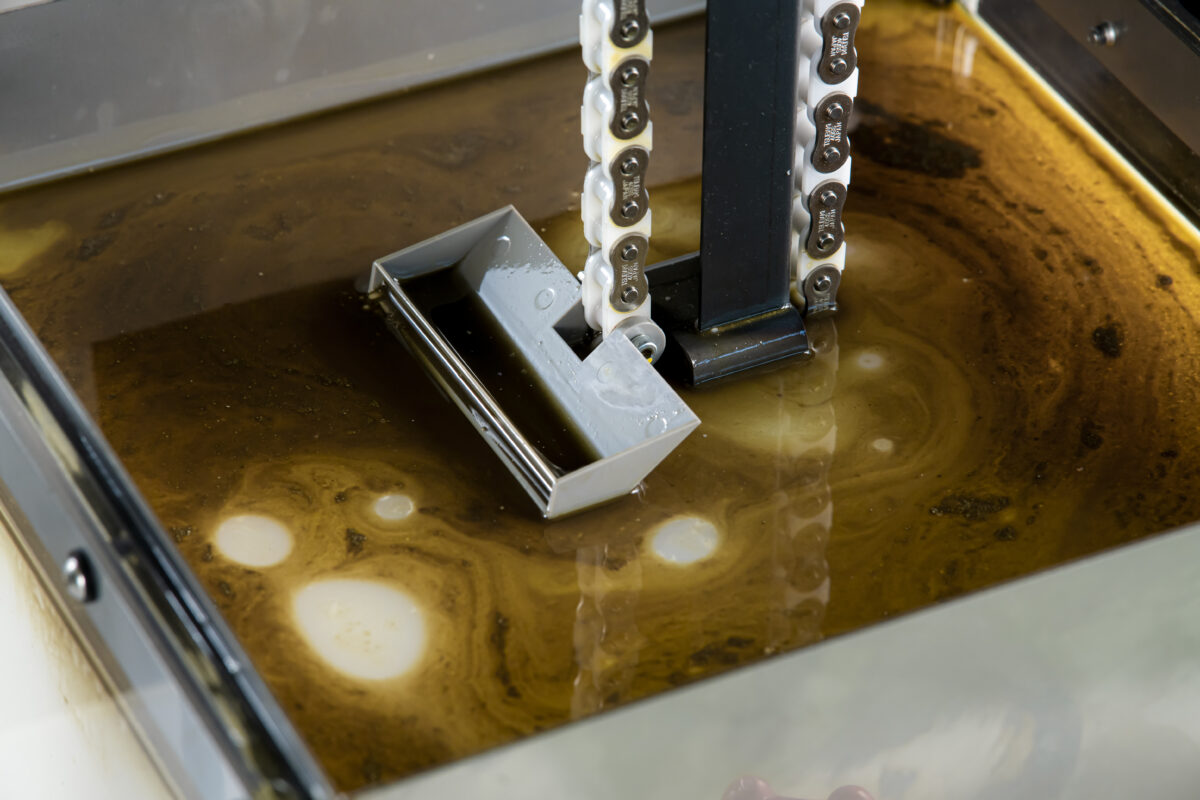

  1. 独自のバケット形状により、クーラントの液面に浮遊している油・スカムを回収します。
  2. 回収されたクーラント・油・スカムは本体シュートより分離槽へ排出されます。
  3. 分離槽でクーラントとスカム・油の比重差を用いて分離し、油はオイルBOXに排出しクーラントは再度タンクへ戻ります。

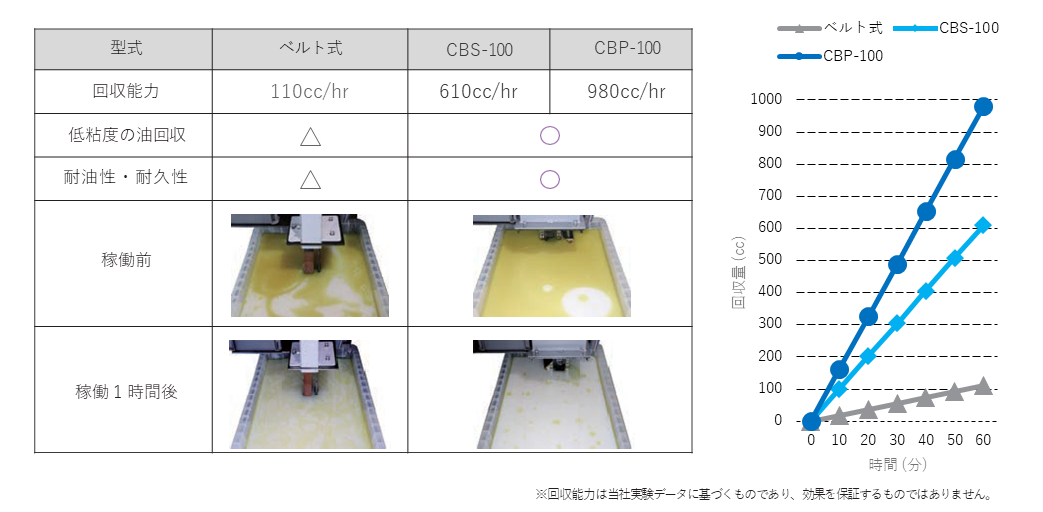

ベルト式との比較

寸法

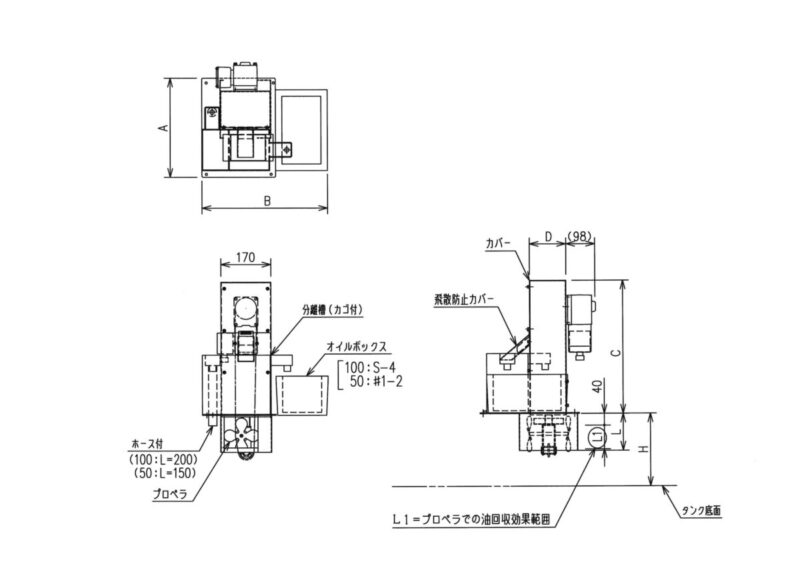

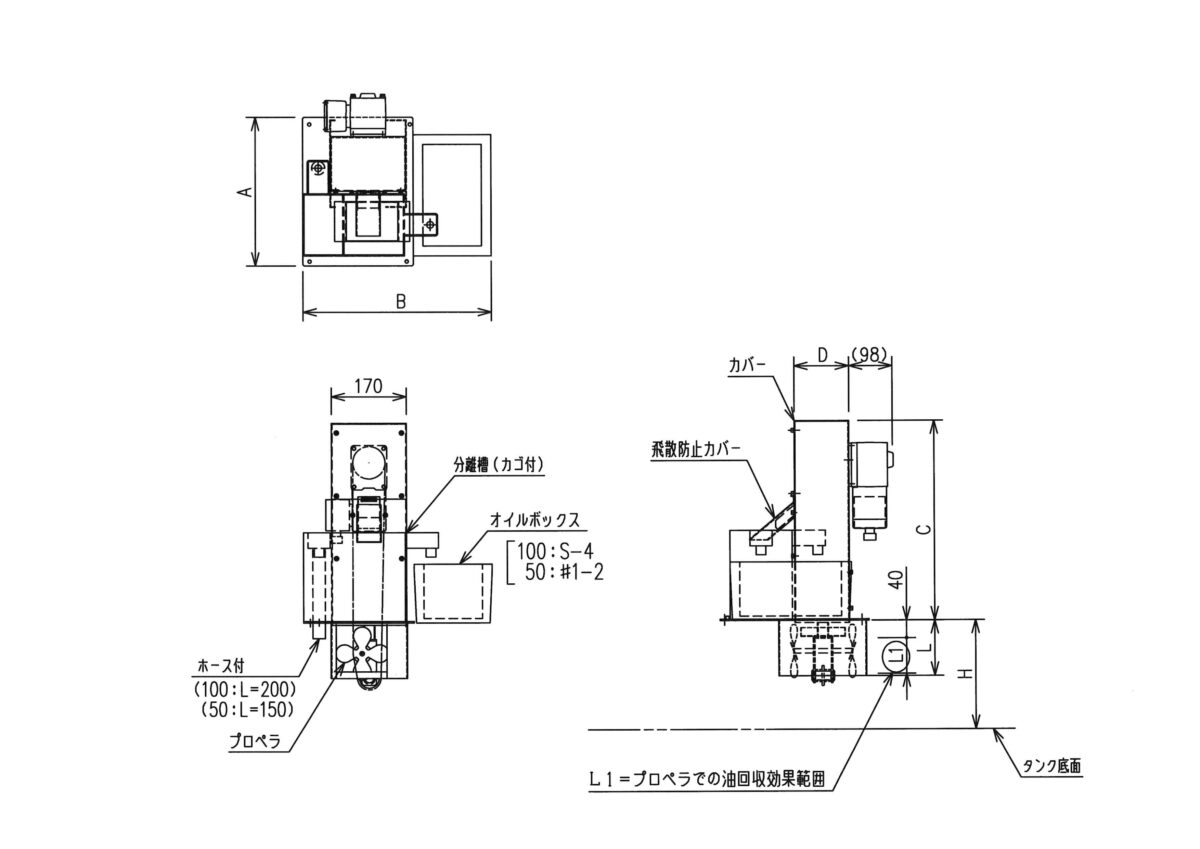

寸法図 CBP-50・CBP-100

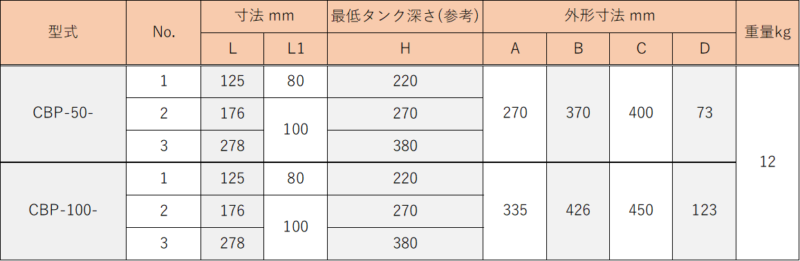

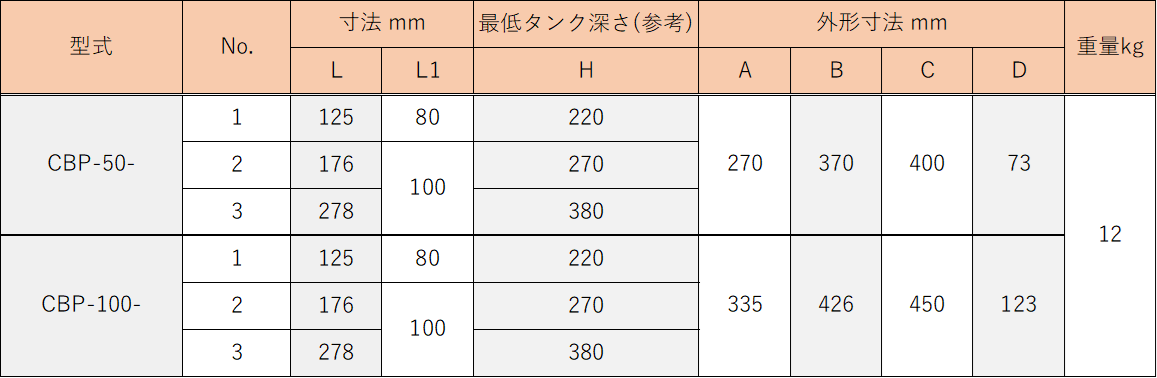

寸法表 CBP

寸法図 CBS-50・CBS-100

寸法図 CBS-250

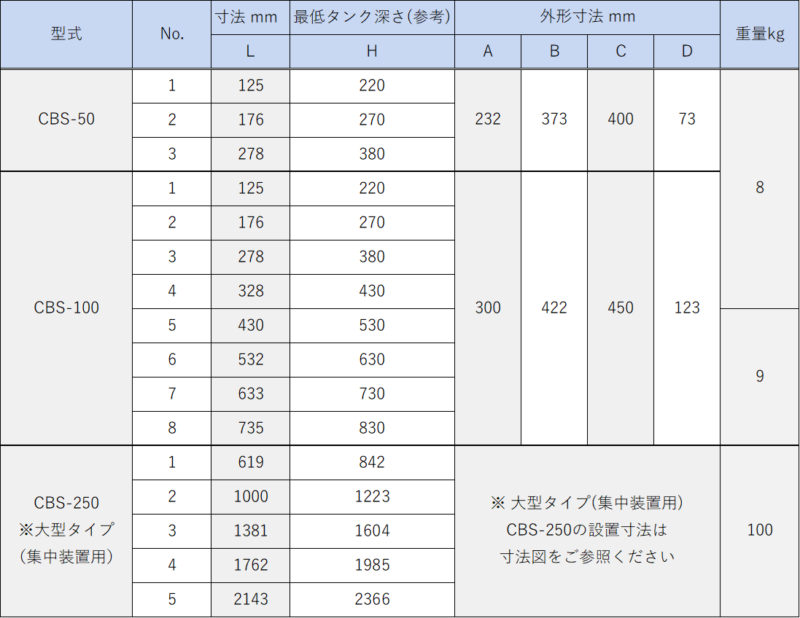

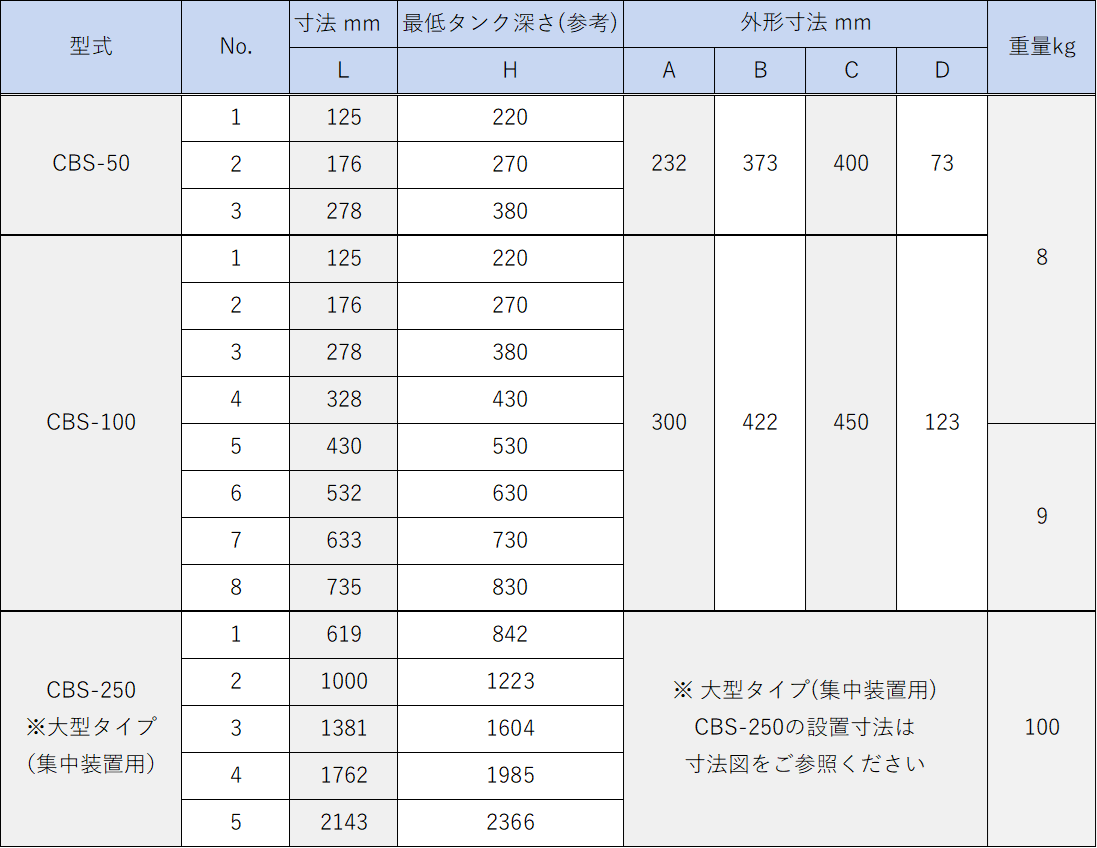

寸法表 CBS

仕様

回収能力

  • CBP-50   580cc/hr
  • CBP-100 1160cc/hr



  • CBS-50   365cc/hr
  • CBS-100 730cc/hr
  • CBS-250 2250cc/hr

※回収能力は当社実験データに基づくものであり、効果を保証するものではありません

製品重量

  • CBP-50-1~3   12kg
  • CBP-100-1~3 12kg



  • CBS-50-1~3   8kg
  • CBS-100-1~4 8kg
  • CBS-100-5~8 9kg
  • CBS-250         100kg

※仕様・オプション等により製品重量は異なります

塗装色

CBP-50/CBP-100

  • 本体 メジアムメタリック
  • カバー ダークグレーメタリック

CBS-50/CBS-100

  • 本体 メジアムメタリック
  • カバー ダークグレーメタリック

CBS-250

  • メジアムメタリック

※指定色に関しましてはご相談ください

駆動モーター

  • CBP-50   15W
  • CBP-100 15W



  • CBS-50   15W
  • CBS-100 15W
  • CBS-250 40W

オプション

・バケット数追加仕様

※詳細はお問い合わせください

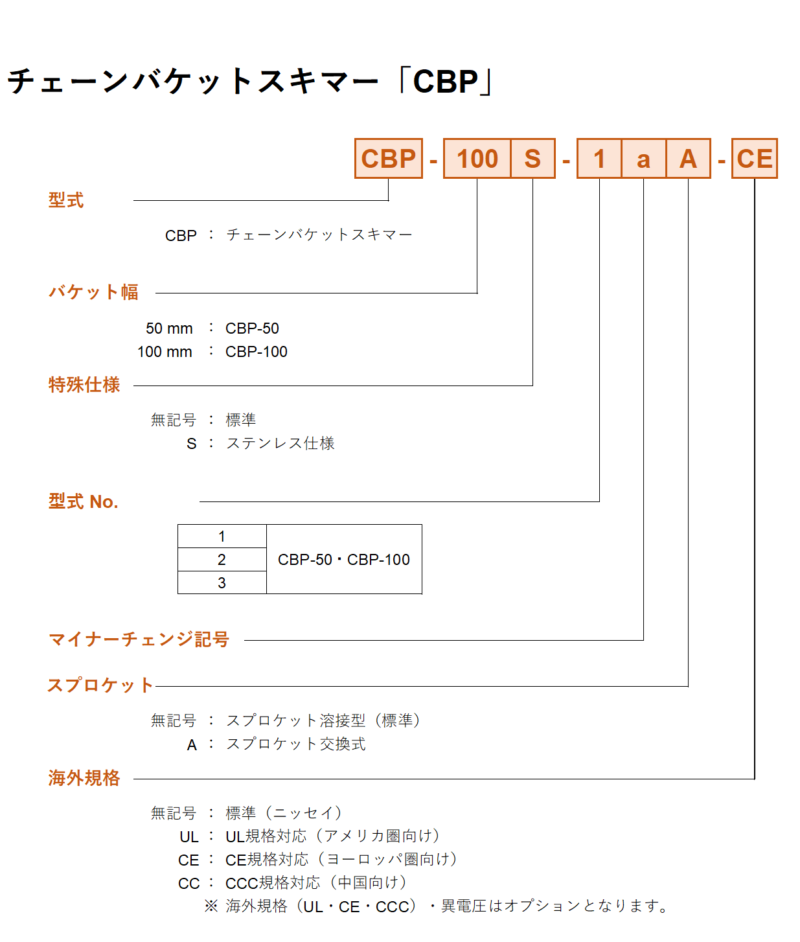

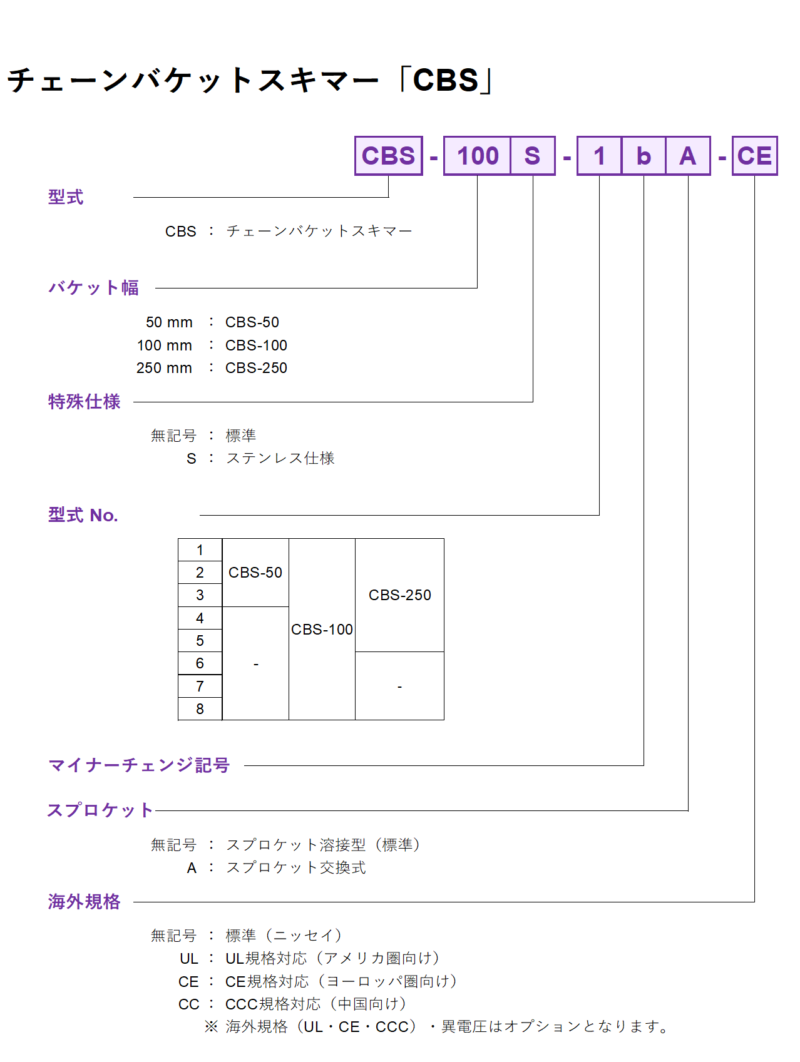

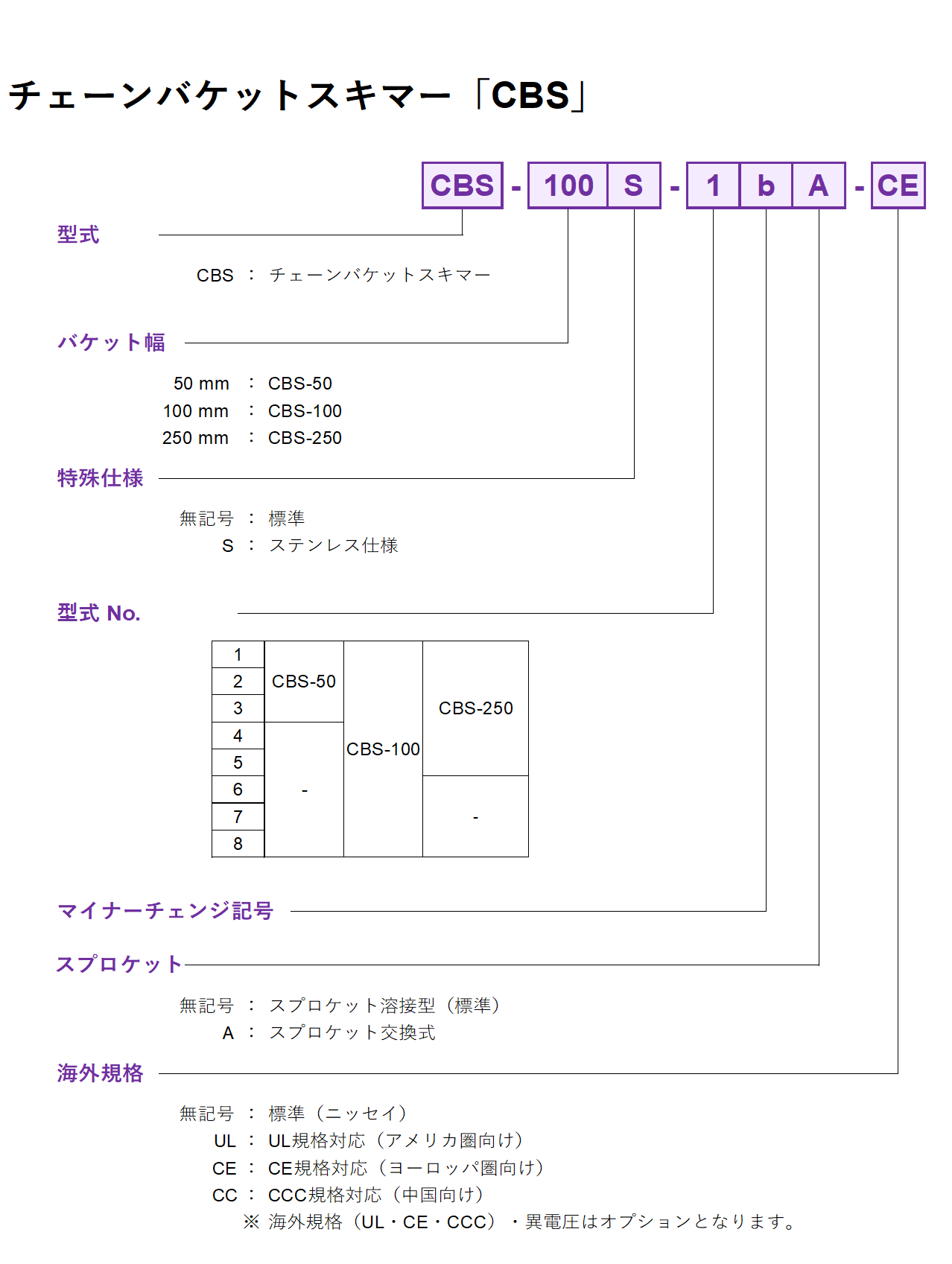

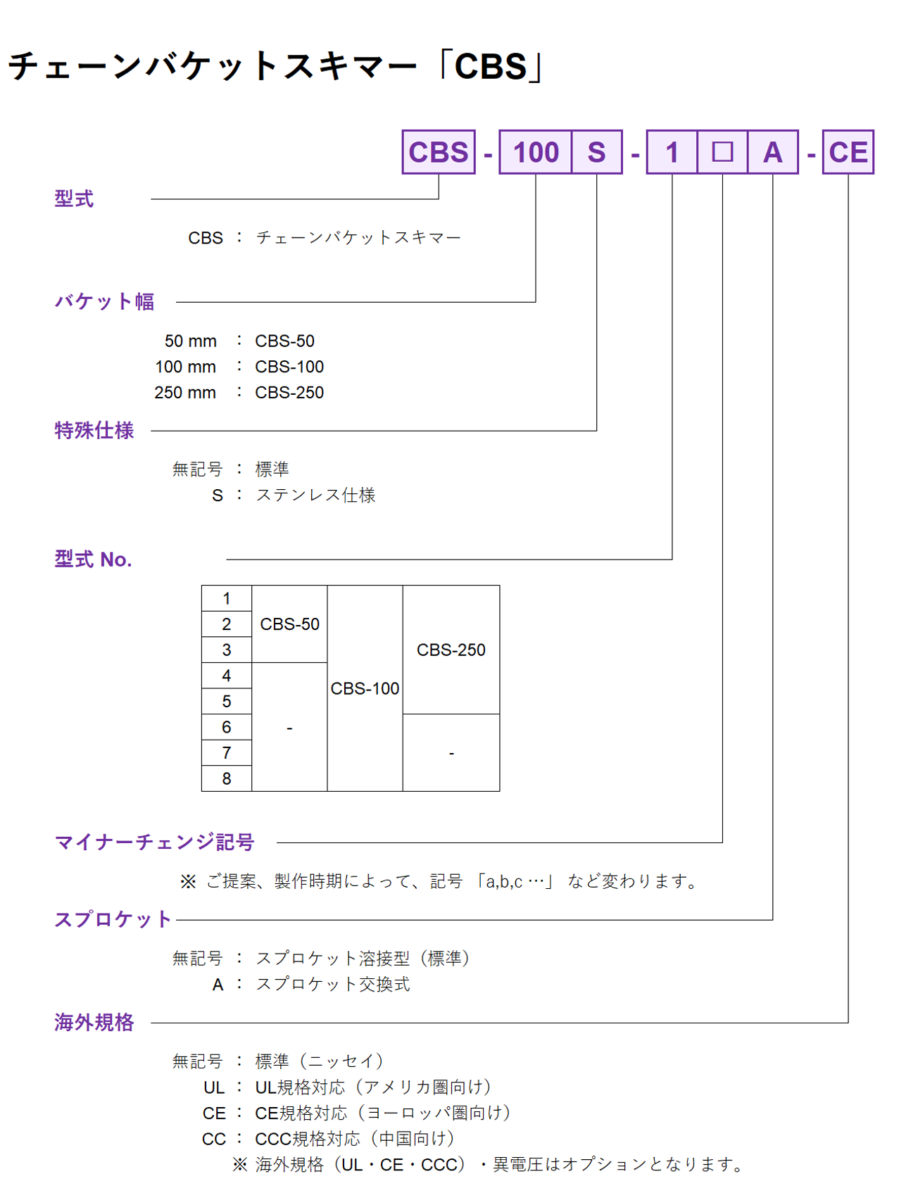

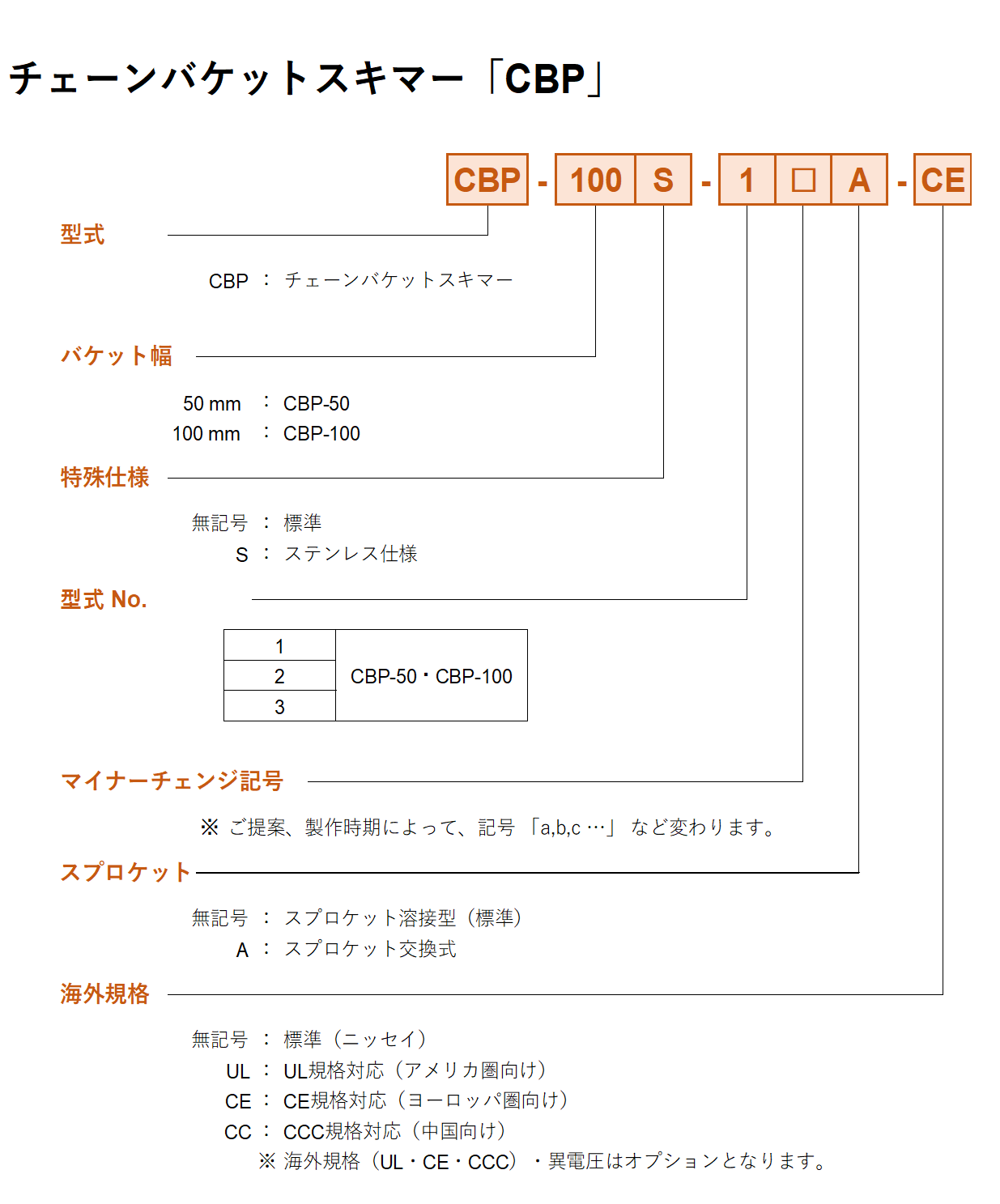

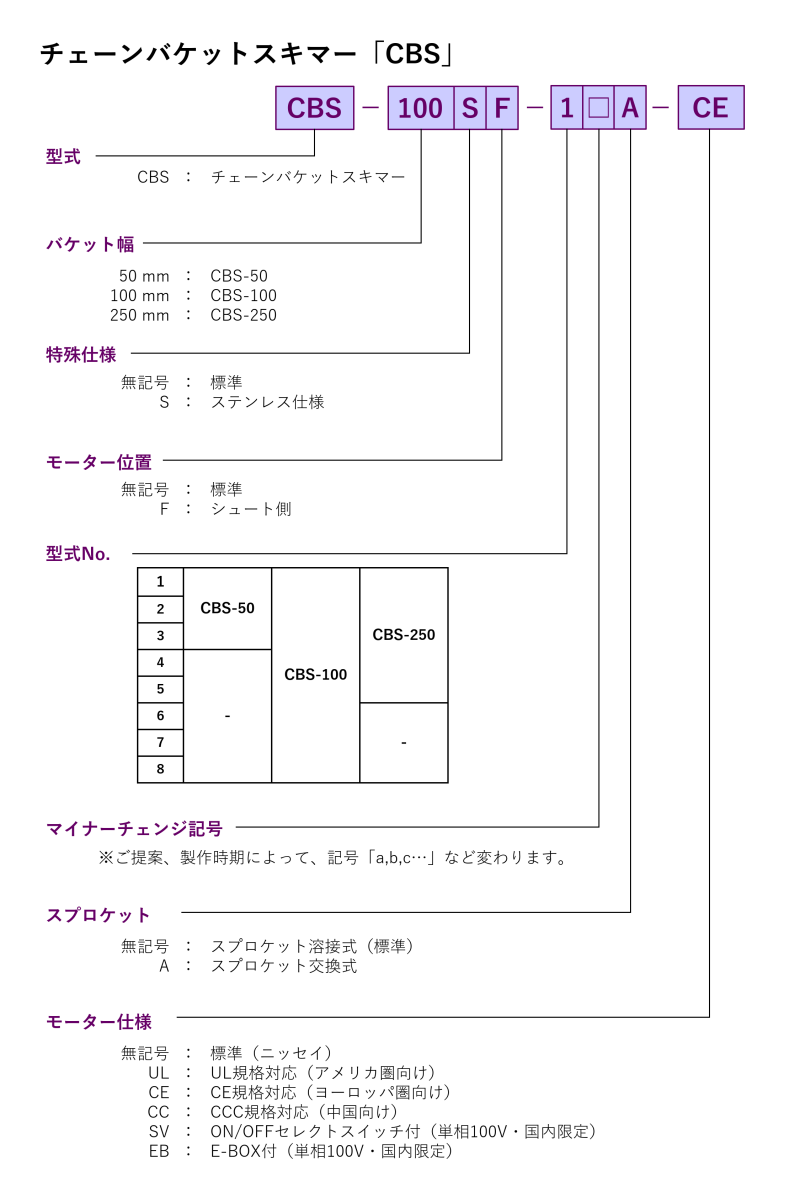

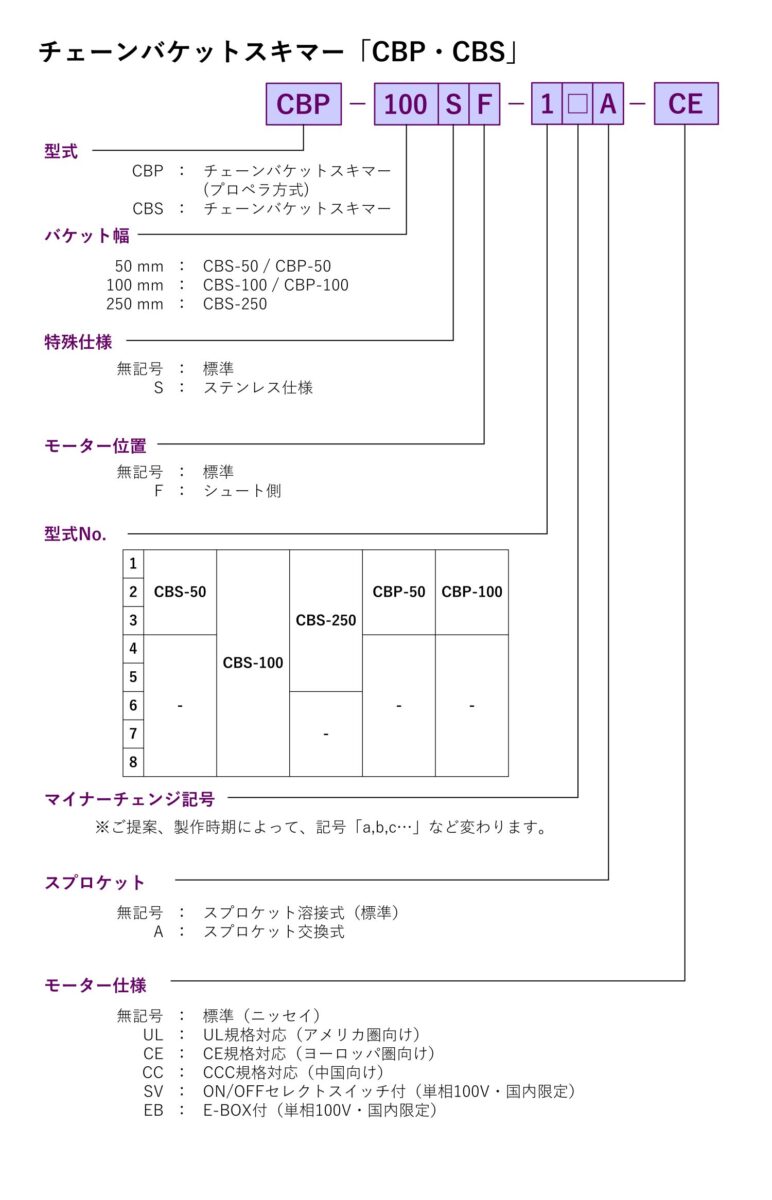

型式記号説明

製品写真

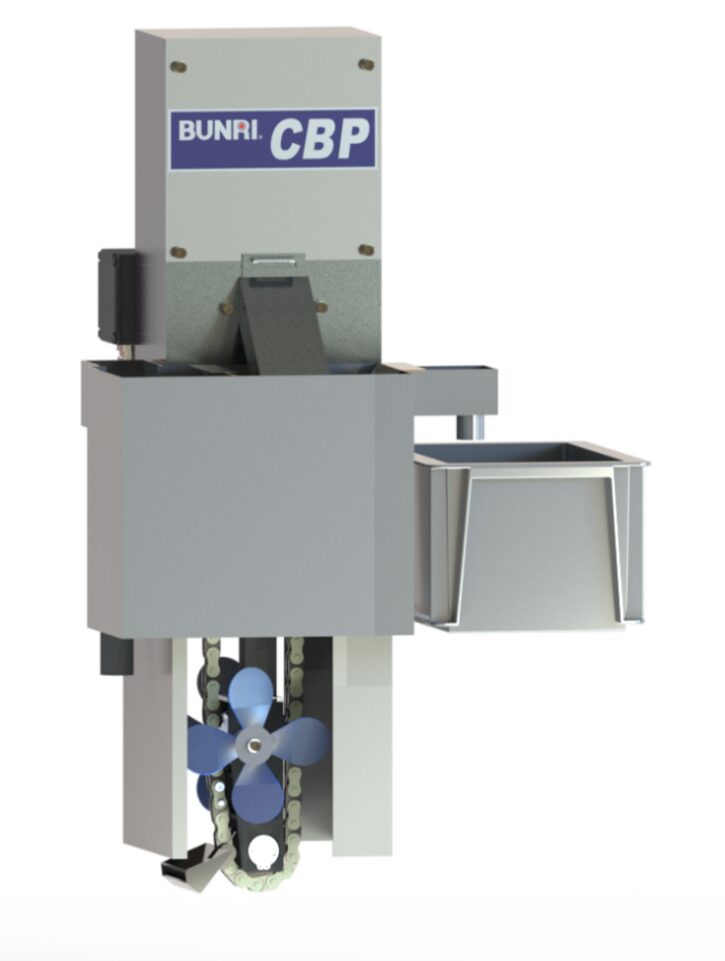

CBP

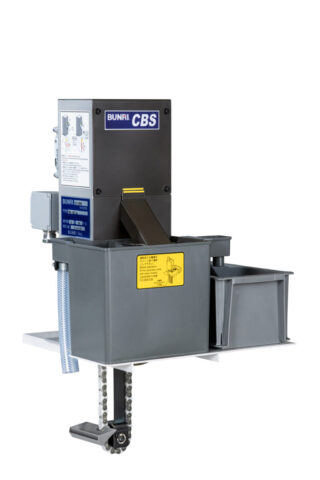

CBS-50

CBS-100

CBS-250

※回収能力は当社実験データに基づくものであり、効果を保証するものではありません

※本装置は水溶性クーラントの使用を前提としています
水または洗浄液に使用される場合はご相談ください

※加温する場合、また液温が60℃を超える場合はご相談ください
※仕様と寸法は予告なく変更することがあります

※標準製品以外のオーダー製品に関しましてはご相談ください
