サイクロンフィルター アポロS(APS)

磁性体・非磁性体を問わず、幅広くご使用いただけるサイクロン式の2次処理装置
細かい切削切粉・研削スラッジに対応
消泡機構で泡の無いクリーン液を供給します
旧製品の濾過精度・消泡機構はそのままに、本体のダウンサイジングを行いました

<PATENTED>

特長

  • 細かい切粉・スラッジを含んだクーラントに対応するサイクロン式の2次濾過装置です。
  • クリーン液の泡立ちを抑える消泡機構を内蔵しています。
  • 沈殿槽または沈殿槽コンベヤと組み合わせることで液切りした切粉・スラッジを排出できます。
  • 摩耗対策の「ドレン部交換式」を標準化したことで、硬質材のスラッジによってドレン排出部が経年摩耗した場合でも部品交換することで長くご使用いただけます。

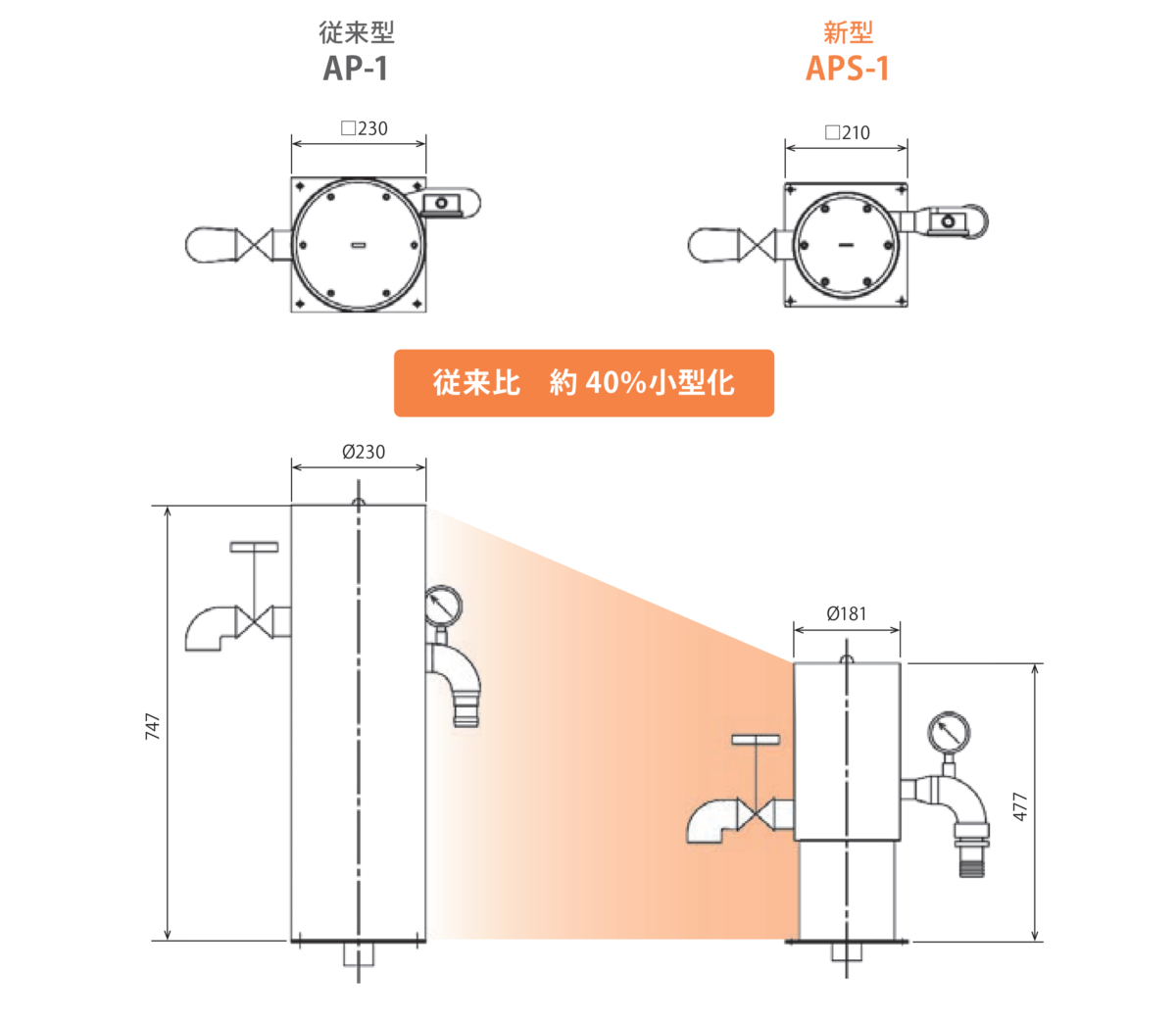

  • 旧製品の濾過精度・消泡機構はそのままに、本体を約40%小型化しました。それにより、供給ポンプのモーター容量を40~50%縮小が可能です。
  • カートリッジフィルターやペーパーフィルター等の消耗品がないため、産業廃棄物が出ません。
クーラント 水溶性 油性
分類 磁性体 非磁性体
加工内容 研削 切削
ワーク材質 FC・FCD スチール アルミ ステンレス チタン 超硬 混合切粉 (アルミ+FC又は焼結金属)
切粉の形状 砂状
研削切粉サイズ 超微粒子(5μm~10μm) 微粒子(10μm~100μm) 粗粒子(0.1mm~0.5mm)
工作機械 研削盤 工具研削盤 マシニングセンタ NC旋盤 焼入れ機 切削専用機 洗浄機

製品紹介動画

機構

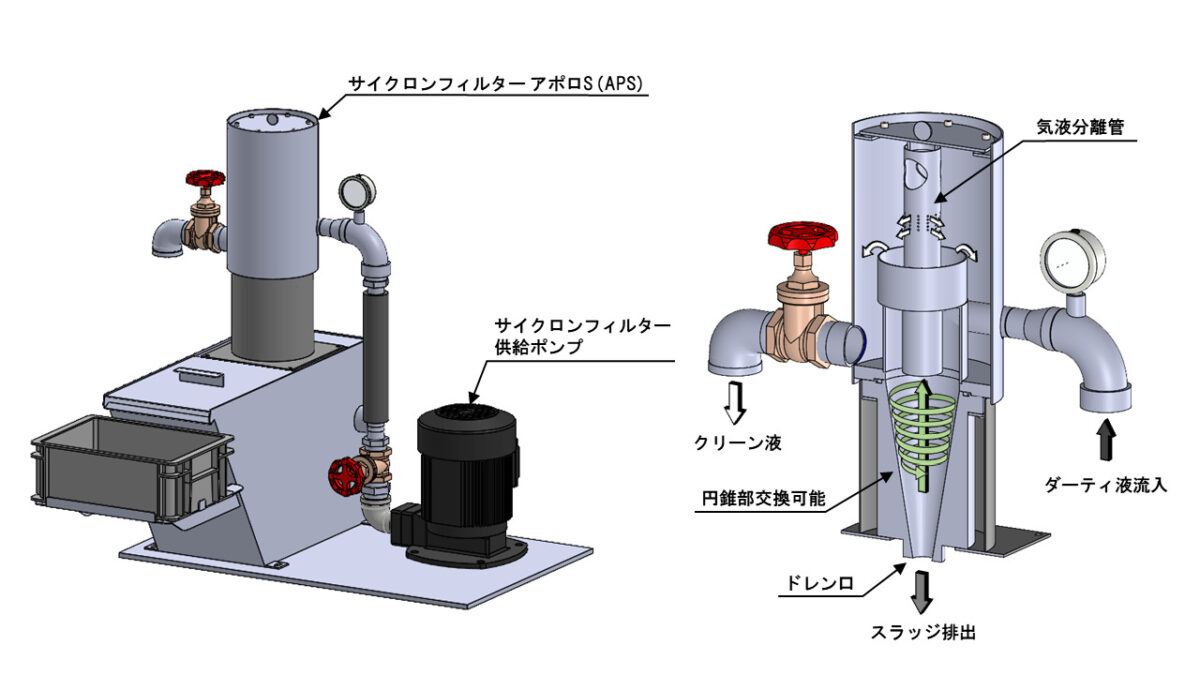

  1. アポロ供給ポンプによりダーティ液が本体に流入。
  2. ダーティ液は本体内部で高速回転され、切粉・スラッジが遠心力により分離します。
  3. 分離した切粉・スラッジは本体下部のドレン口より排出されます。
  4. クリーン液は気液分離管を通過することで消泡し、本体外部に送られます。

濾過によるクーラントのBefore・After

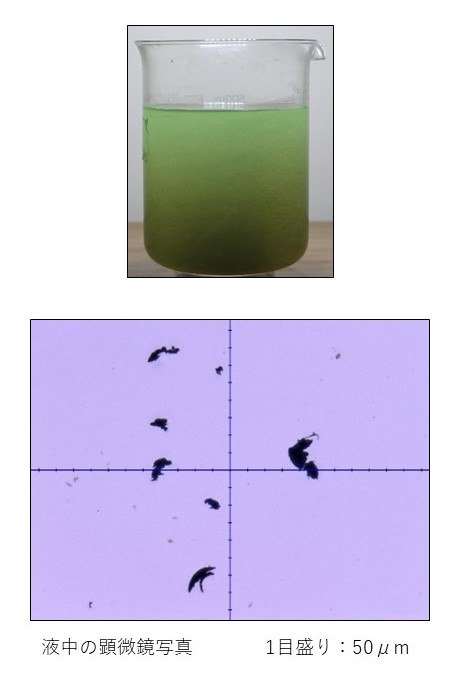

Before(ダーティ液)

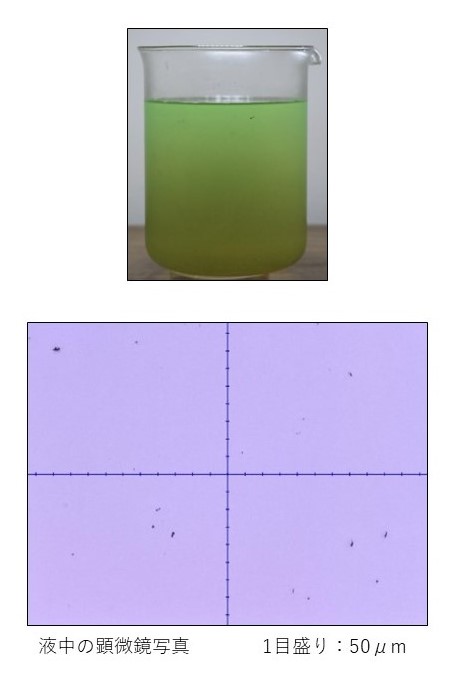

After(クリーン液)

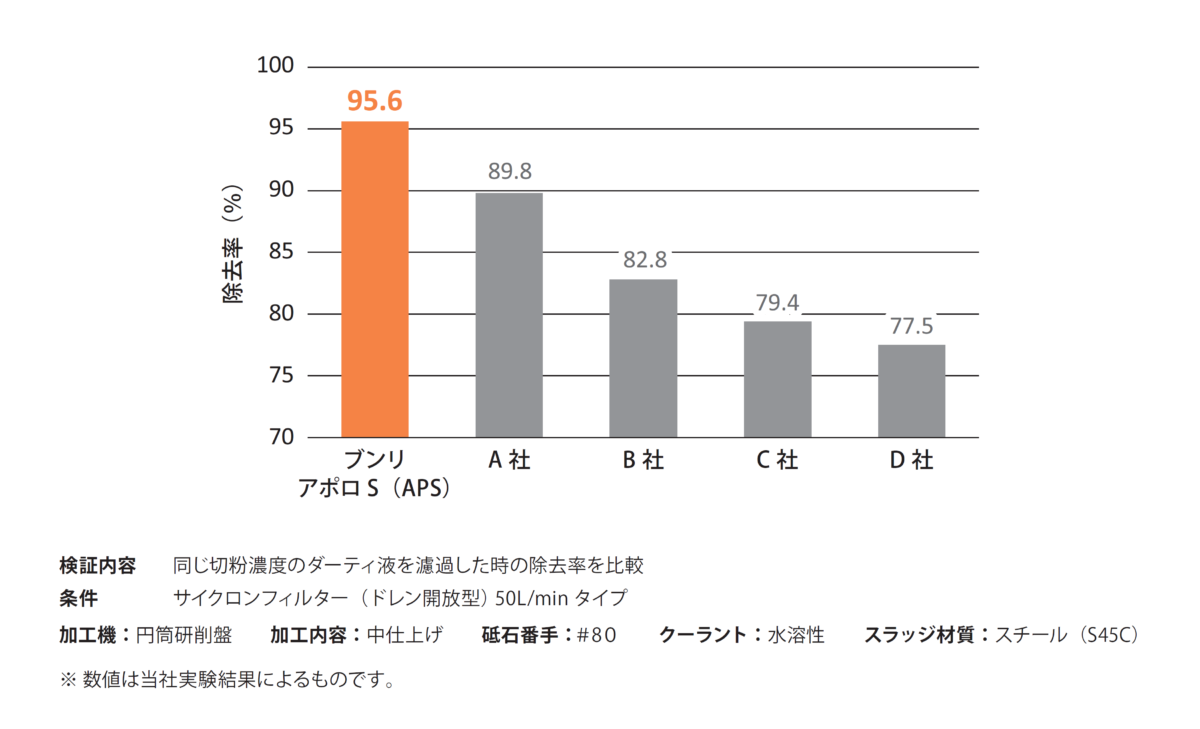

他社サイクロンとの除去率比較

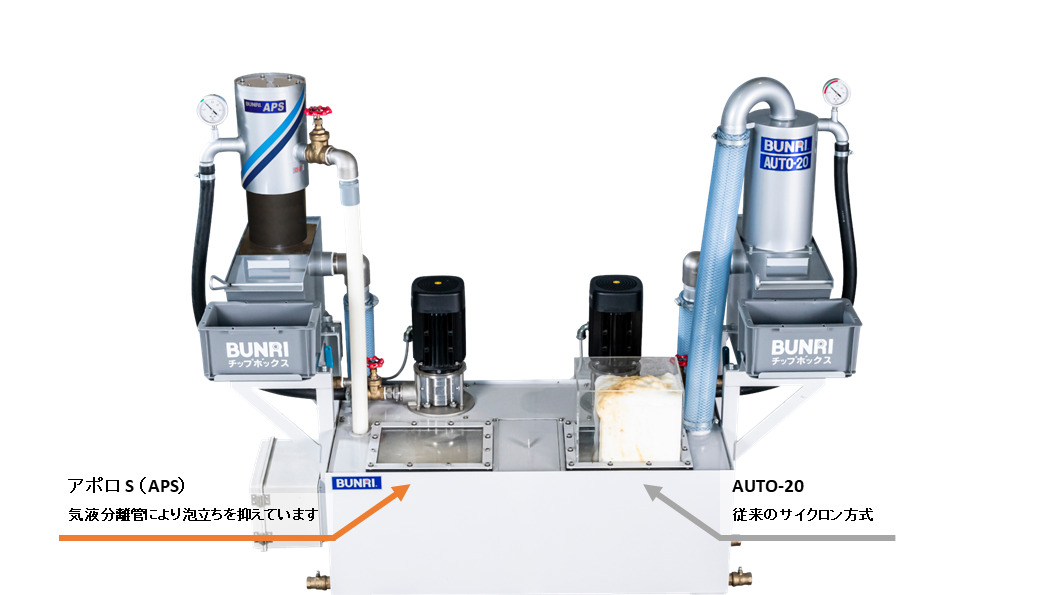

従来のサイクロン式との泡発生比較

仕様

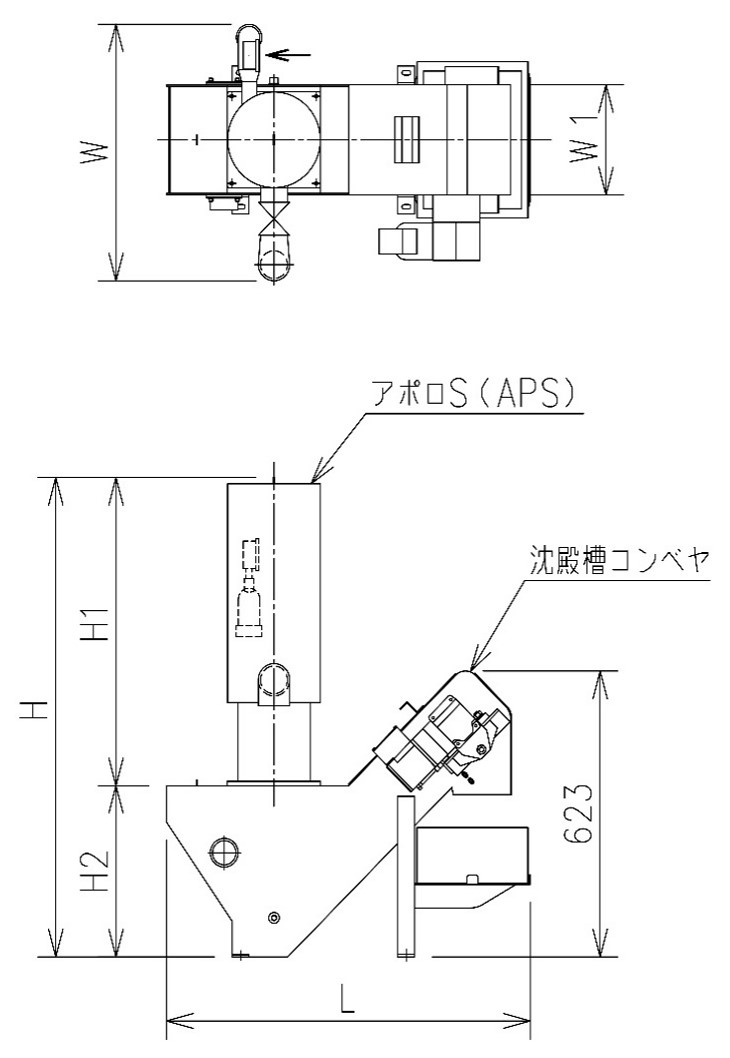

寸法図

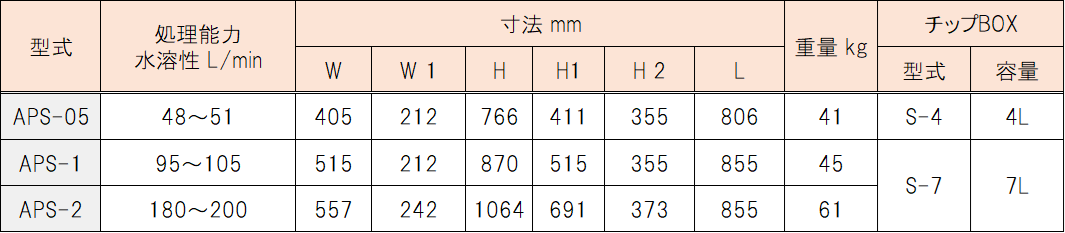

寸法表

濾過精度

10μm 90%以上

※濾過精度は当社実験に基づくものであり、効果を保証するものではありません

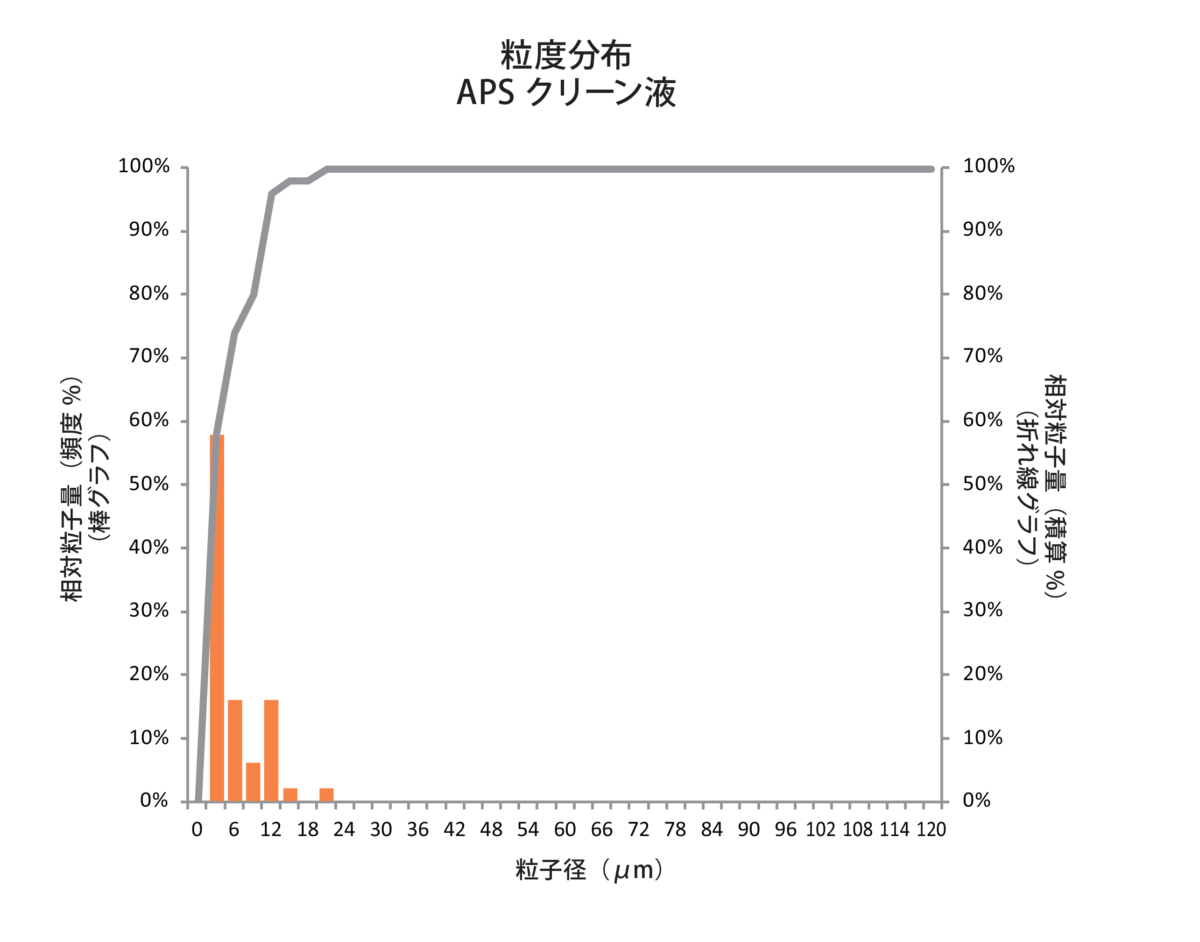

粒度分布

工作機械:研削盤
クーラント:水溶性
処理流量:100L/min
切粉材質:スチール

処理流量

水溶性

  • APS-05   48~51L/min
  • APS-1  95~105L/min
  • APS-2  180~200L/min



重量

標準モデル

  • APS-05+SH 41㎏
  • APS-1+SH   45㎏
  • APS-2+SH      61㎏

※仕様・オプション等により製品重量は異なります

塗装色

メジアムメタリック(近似色:マンセルNo.N-6.7)

※指定色に関しましてはご相談ください

駆動モーター

25W(沈殿槽コンベヤ)

供給ポンプ

  • APS-05 55L/min×0.22Mpa以上のポンプ
  • APS-1 110L/min×0.23Mpa以上のポンプ
  • APS-2 210L/min×0.26Mpa以上のポンプ

※供給用ポンプの詳細選定についてはお問い合わせ下さい

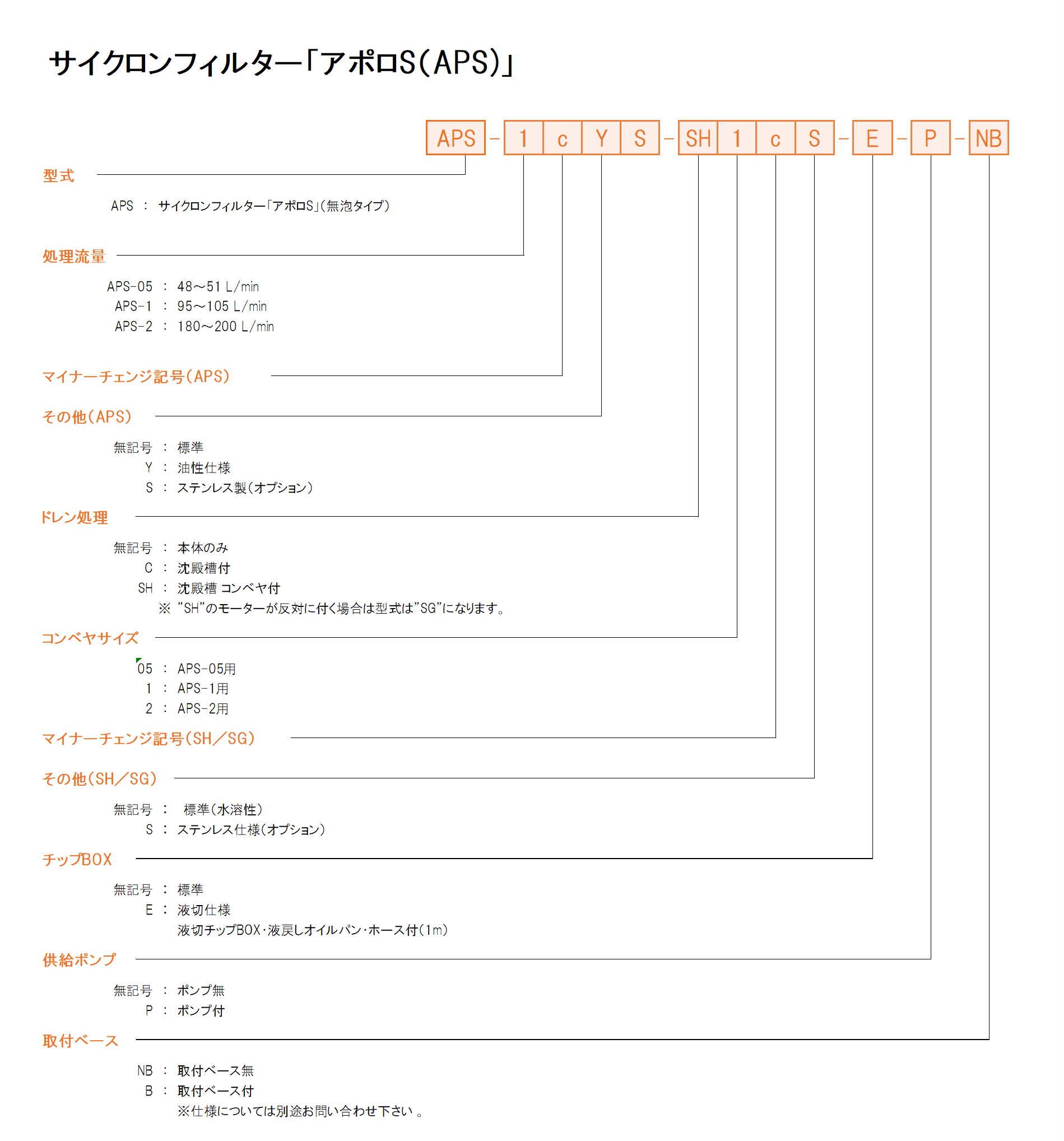

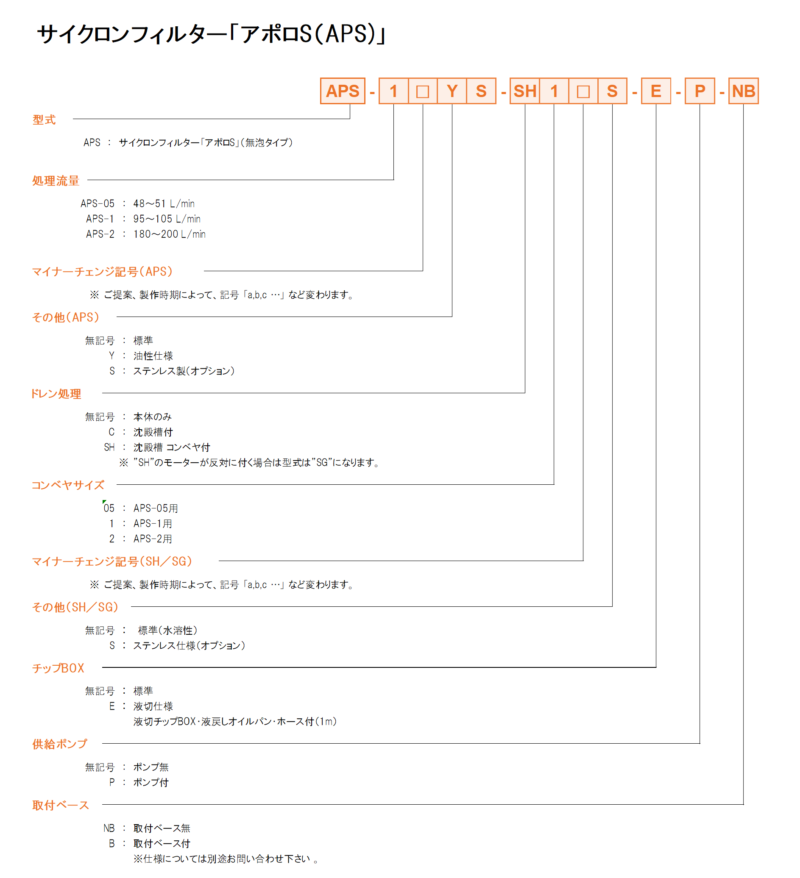

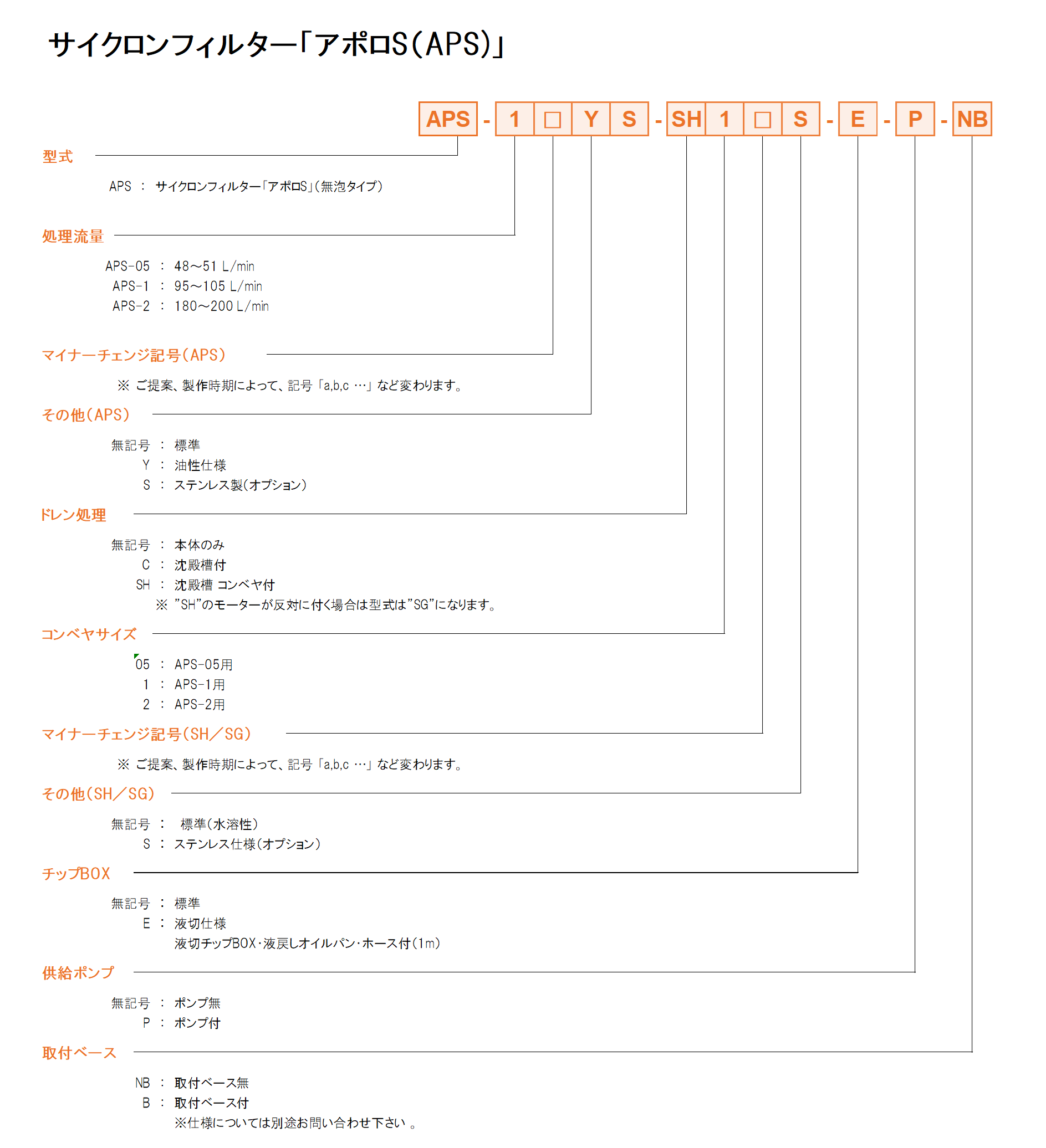

型式記号説明

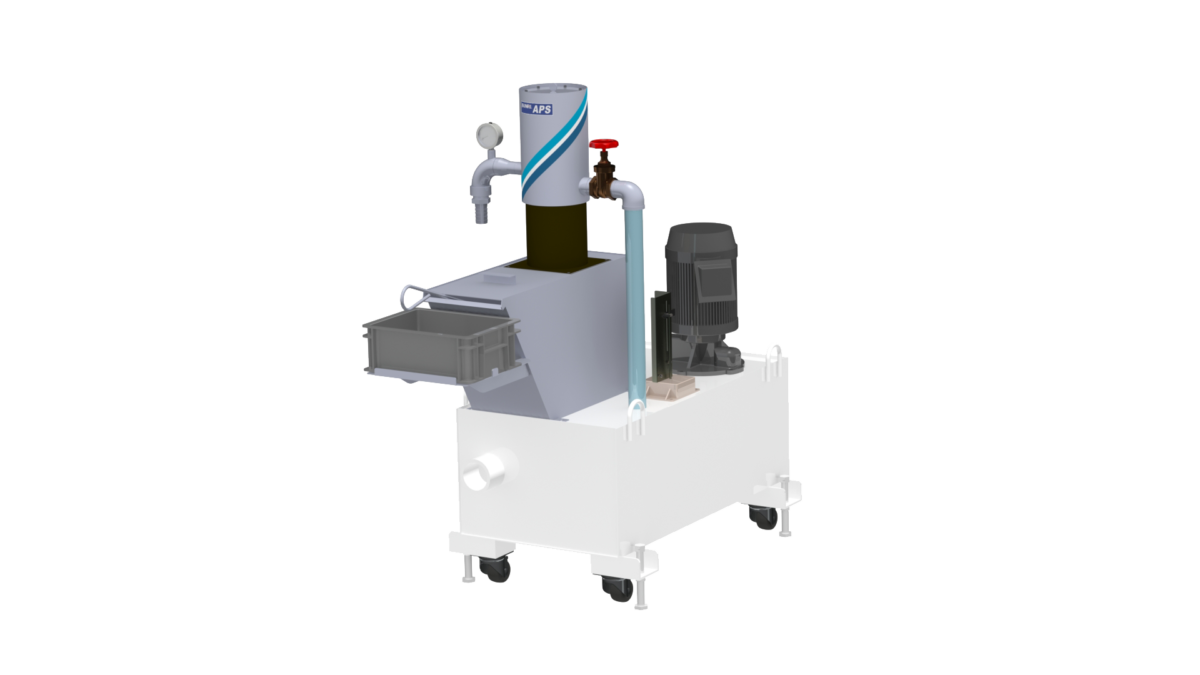

製品写真

沈殿槽付

沈殿槽コンベヤ付

スルー付きユニット

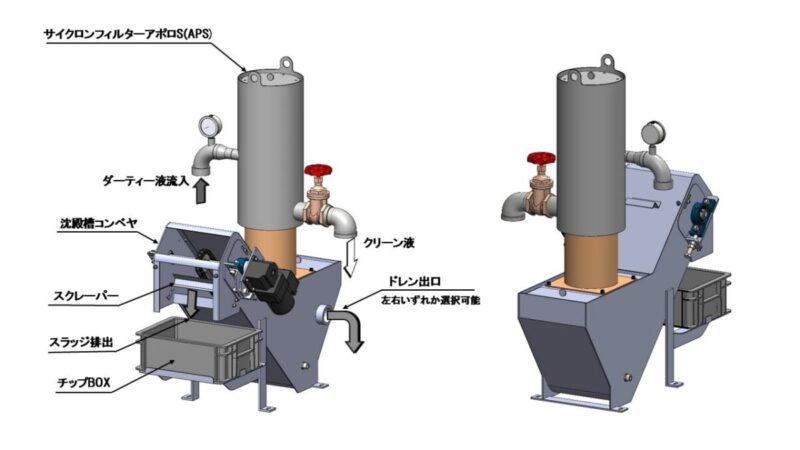

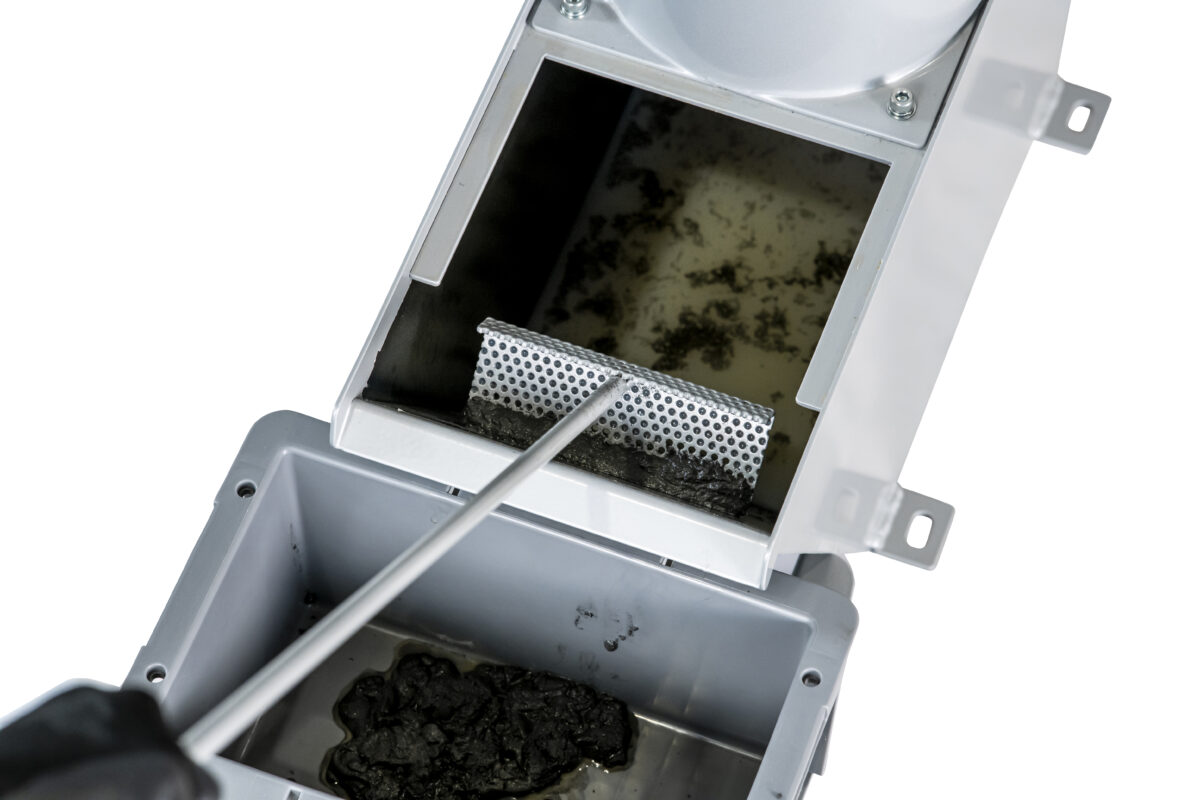

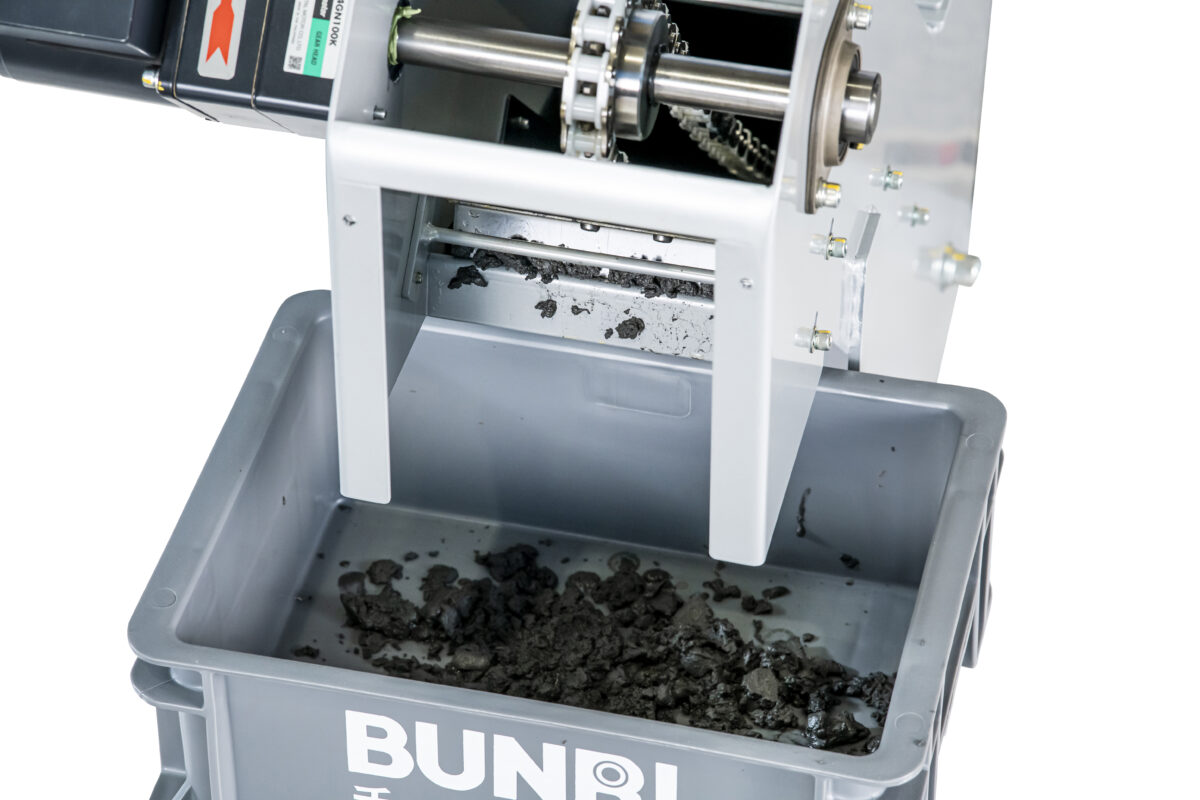

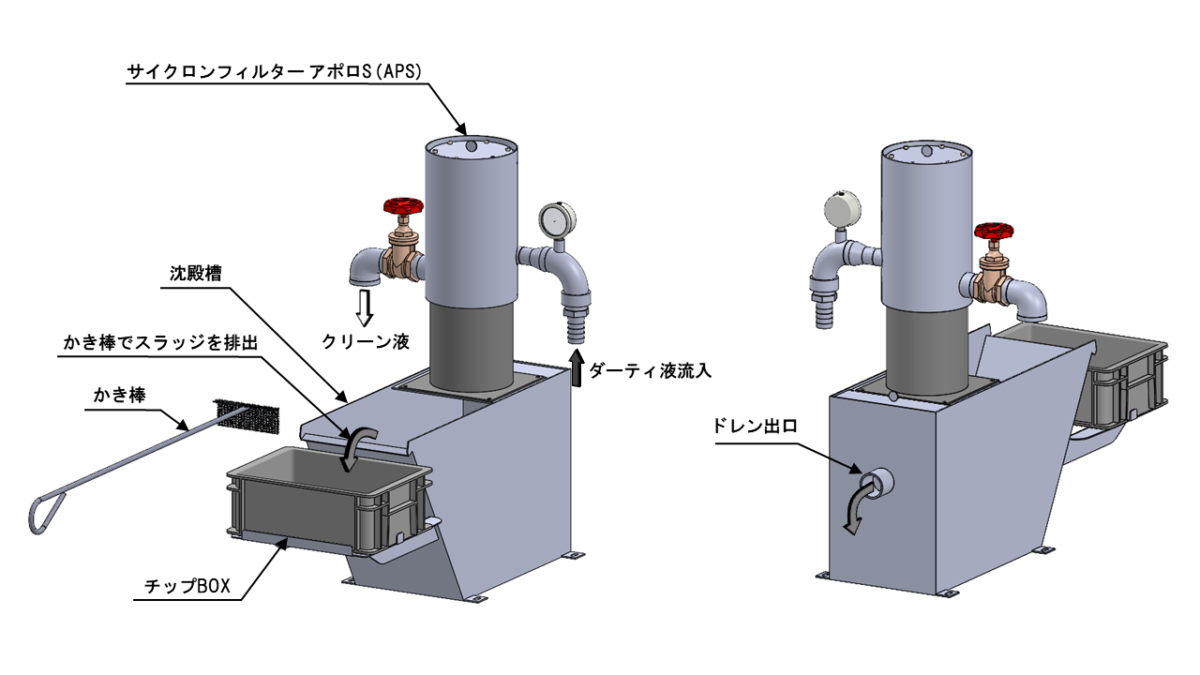

切粉・スラッジ排出イメージ

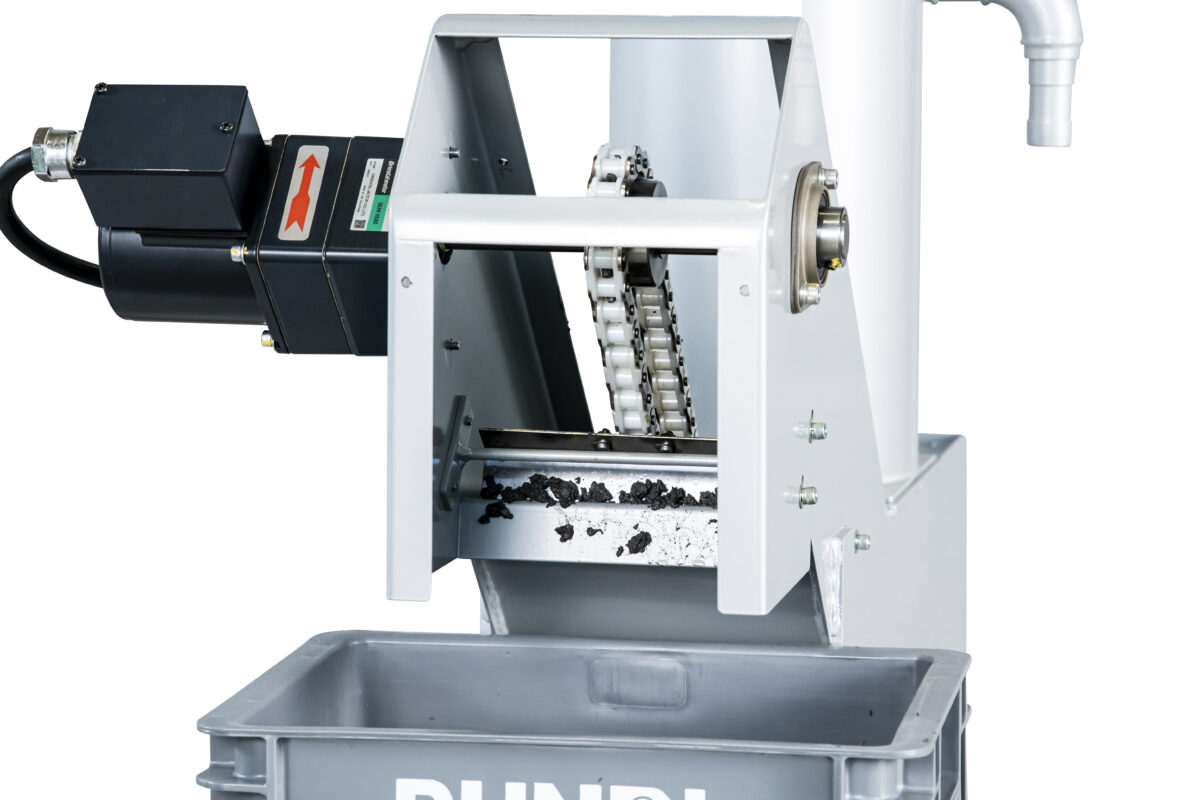

沈殿槽コンベヤ

※オプションで液切仕様チップBOXも対応可能

沈殿槽

※濾過精度は当社実験に基づくものであり、効果を保証するものではありません
※仕様と寸法は予告なく変更することがあります
※油性の場合はご相談ください
※供給用ポンプの詳細選定についてはお問い合わせください
※標準製品以外のオーダー製品に関しましてはご相談ください
